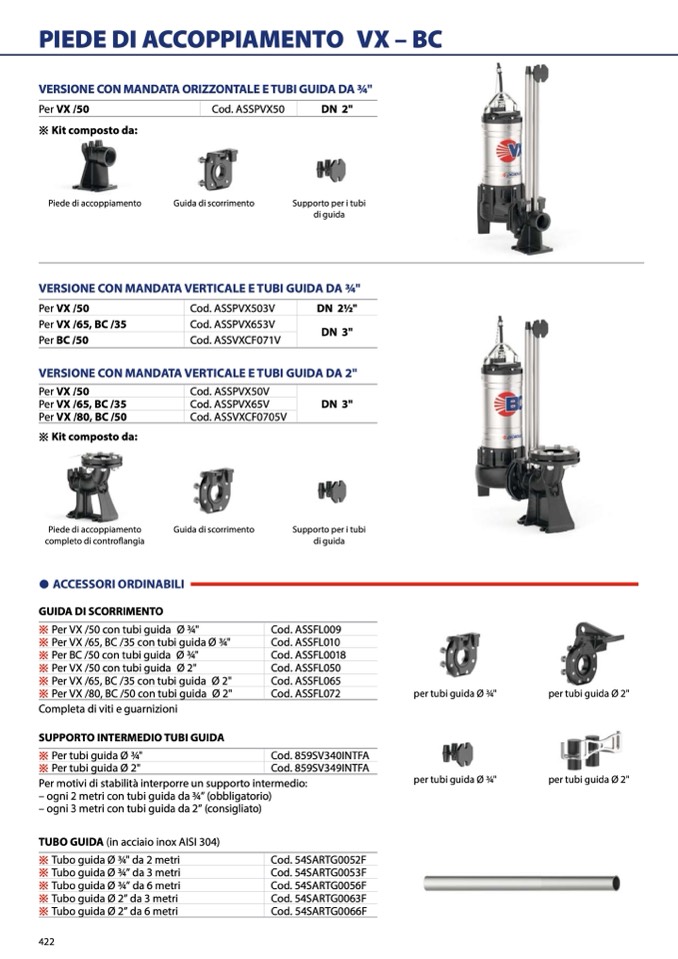

PIEDE DI ACCOPPIAMENTO VX – BC

VERSIONE CON MANDATA ORIZZONTALE E TUBI GUIDA DA 3⁄4"

Per VX /50

Cod. ASSPVX50

DN 2"

※ Kit composto da:

Piede di accoppiamento

Guida di scorrimento

Supporto per i tubi

di guida

VERSIONE CON MANDATA VERTICALE E TUBI GUIDA DA 3⁄4"

Per VX /50

Per VX /65, BC /35

Per BC /50

Cod. ASSPVX503V

DN 21⁄2"

Cod. ASSPVX653V

Cod. ASSVXCF071V

DN 3"

VERSIONE CON MANDATA VERTICALE E TUBI GUIDA DA 2"

Per VX /50

Per VX /65, BC /35

Per VX /80, BC /50

※ Kit composto da:

Piede di accoppiamento

completo di controflangia

Cod. ASSPVX50V

Cod. ASSPVX65V

Cod. ASSVXCF0705V

Guida di scorrimento

● ACCESSORI ORDINABILI

GUIDA DI SCORRIMENTO

※ Per VX /50 con tubi guida Ø 3⁄4"

※ Per VX /65, BC /35 con tubi guida Ø 3⁄4"

※ Per BC /50 con tubi guida Ø 3⁄4"

※ Per VX /50 con tubi guida Ø 2"

※ Per VX /65, BC /35 con tubi guida

※ Per VX /80, BC /50 con tubi guida

Completa di viti e guarnizioni

SUPPORTO INTERMEDIO TUBI GUIDA

※ Per tubi guida Ø 3⁄4"

※ Per tubi guida Ø 2"

DN 3"

Supporto per i tubi

di guida

Cod. ASSFL009

Cod. ASSFL010

Cod. ASSFL0018

Cod. ASSFL050

Cod. ASSFL065

Cod. ASSFL072

Cod. 859SV340INTFA

Cod. 859SV349INTFA

Ø 2"

Ø 2"

per tubi guida Ø 3⁄4"

per tubi guida Ø 3⁄4"

per tubi guida Ø 2"

per tubi guida Ø 2"

Per motivi di stabilità interporre un supporto intermedio:

– ogni 2 metri con tubi guida da 3⁄4” (obbligatorio)

– ogni 3 metri con tubi guida da 2” (consigliato)

TUBO GUIDA (in acciaio inox AISI 304)

※ Tubo guida Ø 3⁄4" da 2 metri

※ Tubo guida Ø 3⁄4” da 3 metri

※ Tubo guida Ø 3⁄4” da 6 metri

※ Tubo guida Ø 2” da 3 metri

※ Tubo guida Ø 2” da 6 metri

Cod. 54SARTG0052F

Cod. 54SARTG0053F

Cod. 54SARTG0056F

Cod. 54SARTG0063F

Cod. 54SARTG0066F
