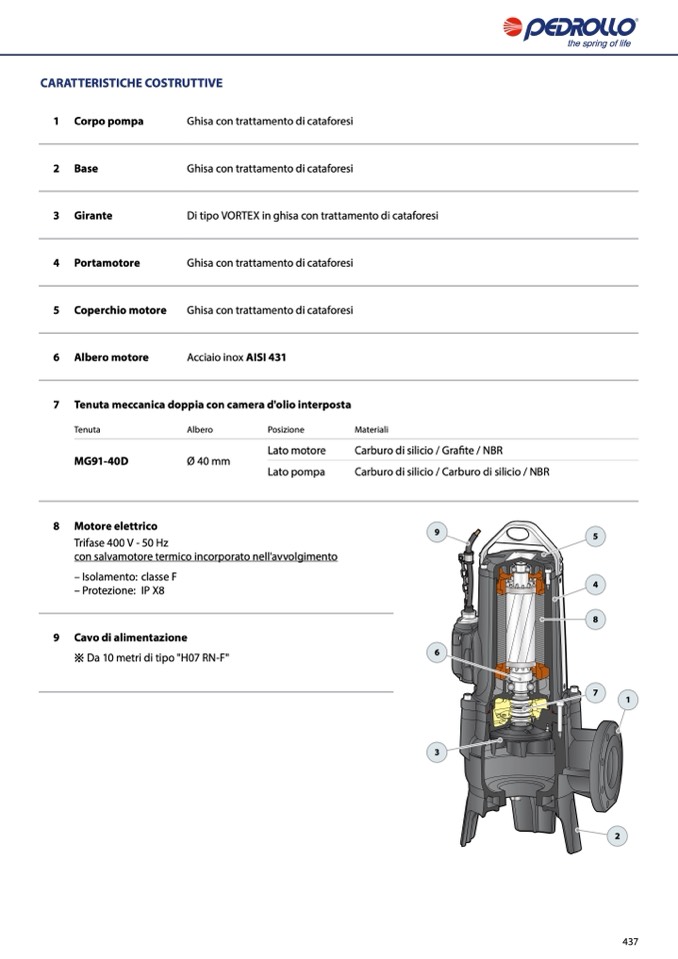

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Base

3 Girante

4 Portamotore

5 Coperchio motore

6 Albero motore

Ghisa con trattamento di cataforesi

Ghisa con trattamento di cataforesi

Di tipo VORTEX in ghisa con trattamento di cataforesi

Ghisa con trattamento di cataforesi

Ghisa con trattamento di cataforesi

Acciaio inox AISI 431

7 Tenuta meccanica doppia con camera d'olio interposta

Tenuta

MG91-40D

8 Motore elettrico

Trifase 400 V - 50 Hz

Albero

Ø 40 mm

Posizione

Lato motore

Lato pompa

Materiali

Carburo di silicio / Grafite / NBR

Carburo di silicio / Carburo di silicio / NBR

9

6

3

con salvamotore termico incorporato nell'avvolgimento

– Isolamento: classe F

– Protezione: IP X8

9 Cavo di alimentazione

※ Da 10 metri di tipo "H07 RN-F"

5

4

8

7

1

2

437
