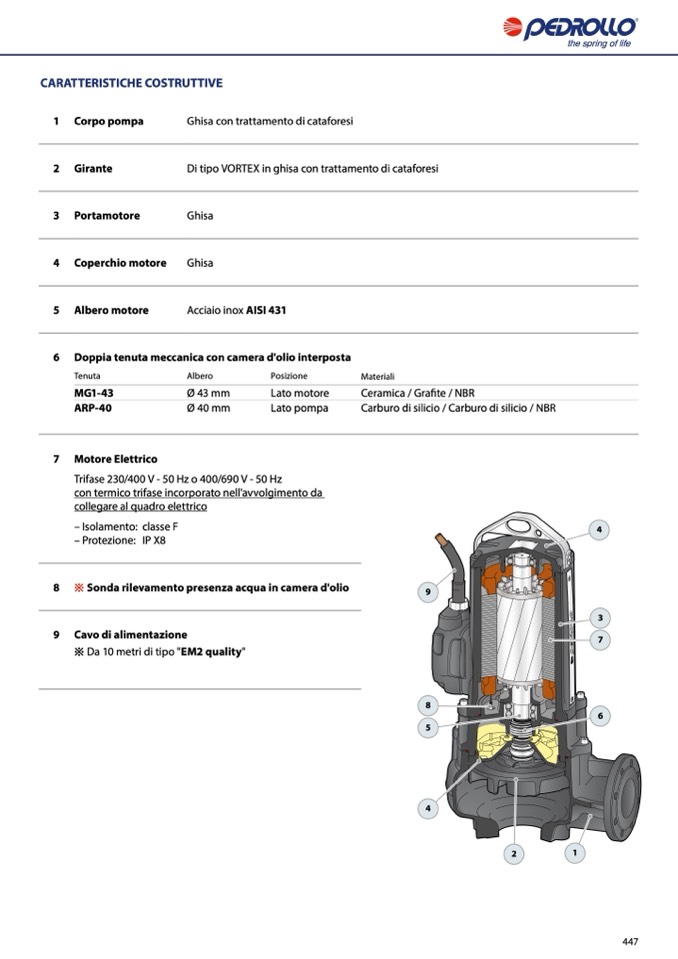

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Girante

3 Portamotore

4 Coperchio motore

5 Albero motore

Ghisa con trattamento di cataforesi

Di tipo VORTEX in ghisa con trattamento di cataforesi

Ghisa

Ghisa

Acciaio inox AISI 431

6 Doppia tenuta meccanica con camera d'olio interposta

Tenuta

Albero

Posizione

Materiali

MG1-43

Ø 43 mm

Lato motore

ARP-40

Ø 40 mm

Lato pompa

7 Motore Elettrico

Trifase 230/400 V - 50 Hz o 400/690 V - 50 Hz

con termico trifase incorporato nell'avvolgimento da

collegare al quadro elettrico

– Isolamento: classe F

– Protezione: IP X8

8 ※ Sonda rilevamento presenza acqua in camera d'olio

9 Cavo di alimentazione

※ Da 10 metri di tipo "EM2 quality"

Ceramica / Grafite / NBR

Carburo di silicio / Carburo di silicio / NBR

9

8

5

4

4

3

7

6

2

1

447
