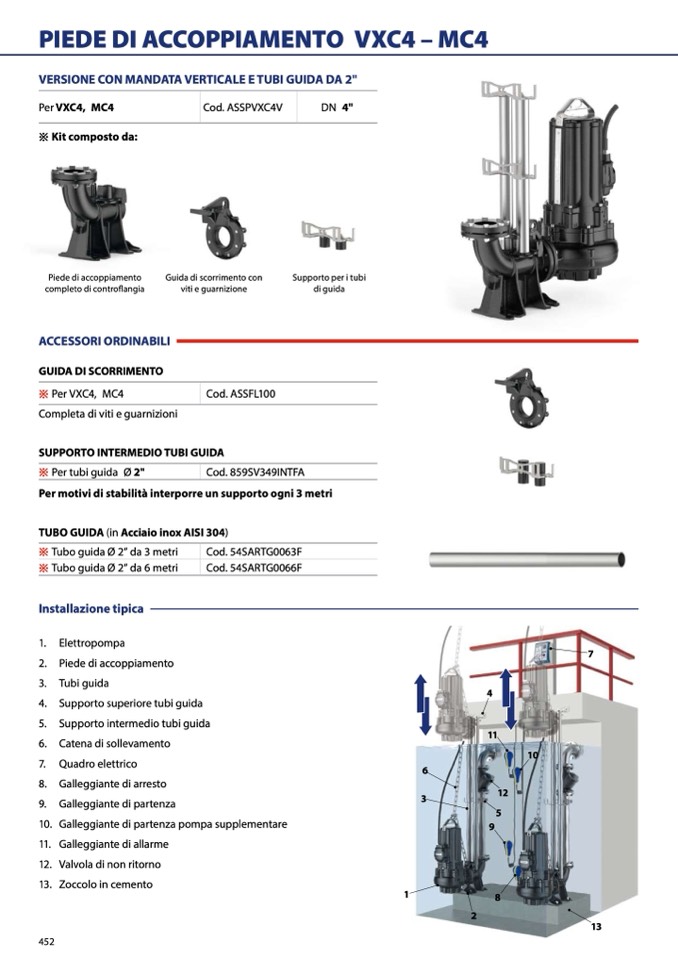

PIEDE DI ACCOPPIAMENTO VXC4 – MC4

VERSIONE CON MANDATA VERTICALE E TUBI GUIDA DA 2"

PerVXC4, MC4

※ Kit composto da:

Piede di accoppiamento

completo di controflangia

Guida di scorrimento con

viti e guarnizione

DN 4"

Supporto per i tubi

di guida

ACCESSORI ORDINABILI

GUIDA DI SCORRIMENTO

※PerVXC4, MC4

Cod.ASSFL100

Completa di viti e guarnizioni

SUPPORTO INTERMEDIO TUBI GUIDA

※ Per tubi guida Ø 2"

Cod. 859SV349INTFA

Per motivi di stabilità interporre un supporto ogni 3 metri

TUBO GUIDA (in Acciaio inox AISI 304)

※ Tubo guida Ø 2” da 3 metri

※ Tubo guida Ø 2” da 6 metri

Installazione tipica

Cod. 54SARTG0063F

Cod. 54SARTG0066F

1. Elettropompa

2. Piede di accoppiamento

3. Tubi guida

4. Supporto superiore tubi guida

5. Supporto intermedio tubi guida

6. Catena di sollevamento

7. Quadro elettrico

8. Galleggiante di arresto

9. Galleggiante di partenza

10. Galleggiante di partenza pompa supplementare

11. Galleggiante di allarme

12. Valvola di non ritorno

13. Zoccolo in cemento

7

452

Cod. ASSPVXC4V

6

4

11

10

12

9

8

3

5

1

2

13
