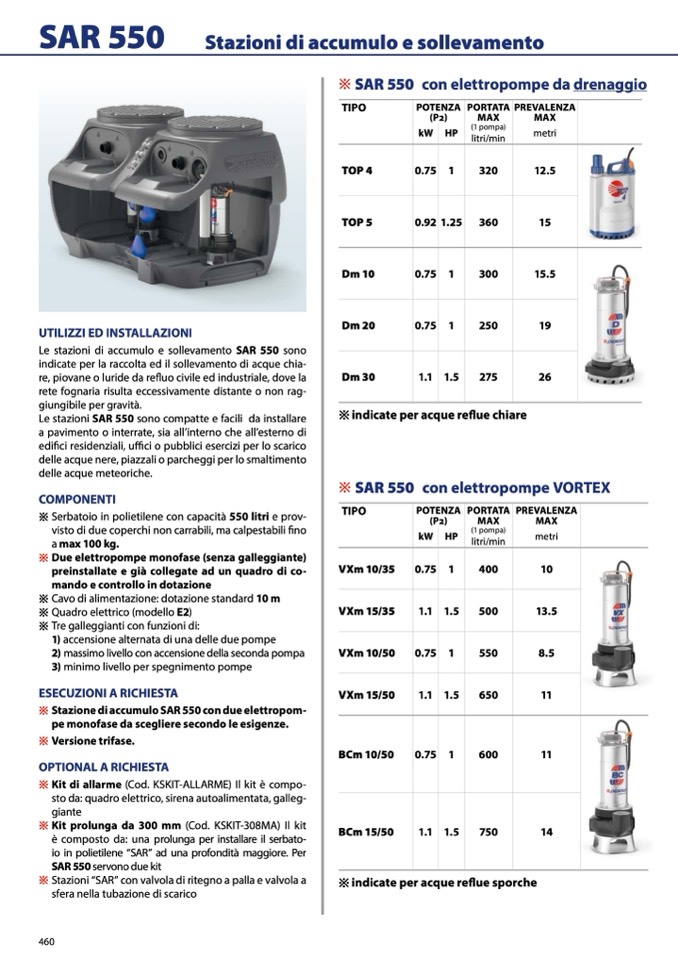

SAR 550

Stazioni di accumulo e sollevamento

※ SAR 550 con elettropompe da drenaggio

TIPO

POTENZA PORTATA PREVALENZA

(P2)

kW HP

MAX

MAX

(1 pompa)

metri

litri/min

0.75

1

320

12.5

0.92

1.25

360

15

0.75

1

300

15.5

0.75

1

250

19

1.1

1.5

275

26

UTILIZZI ED INSTALLAZIONI

Le stazioni di accumulo e sollevamento SAR 550 sono

indicate per la raccolta ed il sollevamento di acque chia-

re, piovane o luride da refluo civile ed industriale, dove la

rete fognaria risulta eccessivamente distante o non rag-

giungibile per gravità.

Le stazioni SAR 550 sono compatte e facili da installare

a pavimento o interrate, sia all’interno che all’esterno di

edifici residenziali, uffici o pubblici esercizi per lo scarico

delle acque nere, piazzali o parcheggi per lo smaltimento

delle acque meteoriche.

COMPONENTI

※ Serbatoio in polietilene con capacità 550 litri e prov-

visto di due coperchi non carrabili, ma calpestabili fino

a max 100 kg.

※ Due elettropompe monofase (senza galleggiante)

preinstallate e già collegate ad un quadro di co-

mando e controllo in dotazione

※ Cavo di alimentazione: dotazione standard 10 m

※ Quadro elettrico (modello E2)

※ Tre galleggianti con funzioni di:

1) accensione alternata di una delle due pompe

2) massimo livello con accensione della seconda pompa

3) minimo livello per spegnimento pompe

ESECUZIONI A RICHIESTA

※ Stazione di accumulo SAR 550 con due elettropom-

pe monofase da scegliere secondo le esigenze.

※ Versione trifase.

OPTIONAL A RICHIESTA

※ Kit di allarme (Cod. KSKIT-ALLARME) Il kit è compo-

sto da: quadro elettrico, sirena autoalimentata, galleg-

giante

※ Kit prolunga da 300 mm (Cod. KSKIT-308MA) Il kit

è composto da: una prolunga per installare il serbato-

io in polietilene “SAR” ad una profondità maggiore. Per

SAR 550 servono due kit

※ Stazioni “SAR” con valvola di ritegno a palla e valvola a

sfera nella tubazione di scarico

TOP 4

TOP 5

Dm10

Dm 20

Dm 30

※ indicate per acque reflue chiare

※ SAR 550 con elettropompe VORTEX

TIPO

POTENZA PORTATA PREVALENZA

(P2)

kW HP

MAX

MAX

(1 pompa)

metri

litri/min

0.75

1

400

10

1.1

1.5

500

13.5

0.75

1

550

8.5

1.1

1.5

650

11

0.75

1

600

11

1.1

1.5

750

14

VXm 10/35

VXm 15/35

VXm 10/50

VXm 15/50

BCm 10/50

BCm 15/50

460

※ indicate per acque reflue sporche
