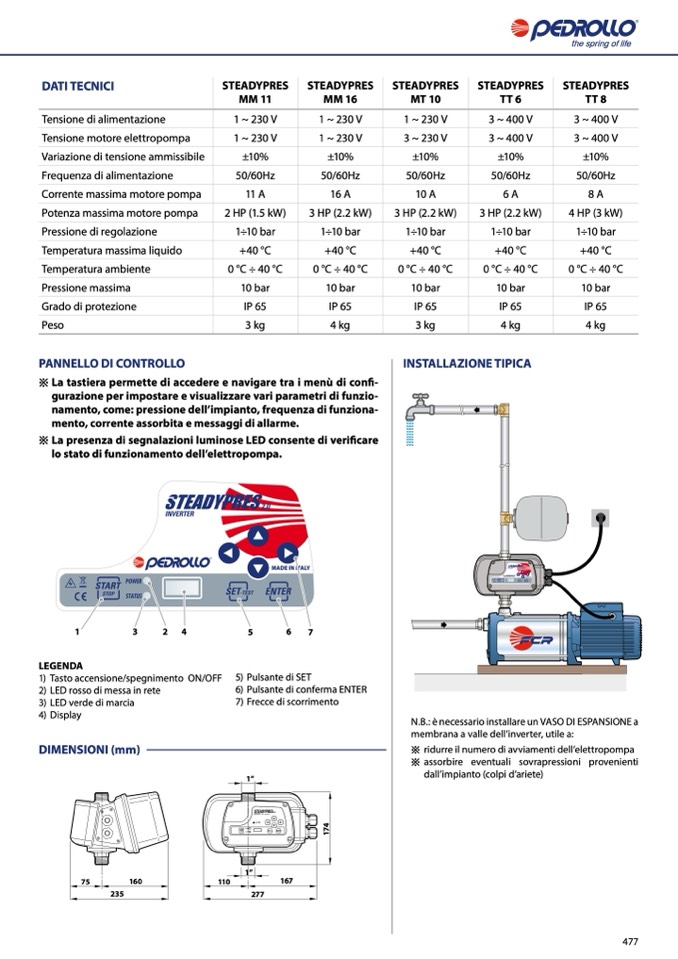

DATI TECNICI

Tensione di alimentazione

Tensione motore elettropompa

Variazione di tensione ammissibile

Frequenza di alimentazione

Corrente massima motore pompa

Potenza massima motore pompa

Pressione di regolazione

Temperatura massima liquido

Temperatura ambiente

Pressione massima

Grado di protezione

Peso

PANNELLO DI CONTROLLO

STEADYPRES

MM 11

1 ~ 230 V

1 ~ 230 V

±10%

50/60Hz

11 A

2 HP (1.5 kW)

1÷10 bar

+40 °C

0 °C ÷ 40 °C

10 bar

IP 65

3 kg

STEADYPRES

MM 16

1 ~ 230 V

1 ~ 230 V

±10%

50/60Hz

16 A

3 HP (2.2 kW)

1÷10 bar

+40 °C

0 °C ÷ 40 °C

10 bar

IP 65

4 kg

STEADYPRES

MT 10

1 ~ 230 V

3 ~ 230 V

±10%

50/60Hz

10 A

3 HP (2.2 kW)

1÷10 bar

+40 °C

0 °C ÷ 40 °C

10 bar

IP 65

3 kg

STEADYPRES

TT 6

3 ~ 400 V

3 ~ 400 V

±10%

50/60Hz

6 A

3 HP (2.2 kW)

1÷10 bar

+40 °C

0 °C ÷ 40 °C

10 bar

IP 65

4 kg

STEADYPRES

TT 8

3 ~ 400 V

3 ~ 400 V

±10%

50/60Hz

8 A

4 HP (3 kW)

1÷10 bar

+40 °C

0 °C ÷ 40 °C

10 bar

IP 65

4 kg

※ La tastiera permette di accedere e navigare tra i menù di confi-

gurazione per impostare e visualizzare vari parametri di funzio-

namento, come: pressione dell’impianto, frequenza di funziona-

mento, corrente assorbita e messaggi di allarme.

※ La presenza di segnalazioni luminose LED consente di verificare

lo stato di funzionamento dell’elettropompa.

1

3

2

4

5

6

7

LEGENDA

1) Tasto accensione/spegnimento ON/OFF

2) LED rosso di messa in rete

3) LED verde di marcia

4) Display

5) Pulsante di SET

6) Pulsante di conferma ENTER

7) Frecce di scorrimento

1”

N.B.: è necessario installare un VASO DI ESPANSIONE a

membrana a valle dell’inverter, utile a:

※ ridurre il numero di avviamenti dell’elettropompa

※assorbire eventuali sovrapressioni provenienti

dall’impianto (colpi d’ariete)

DIMENSIONI (mm)

75

160

110

1”

167

INSTALLAZIONE TIPICA

477

1

7

4

277

235
