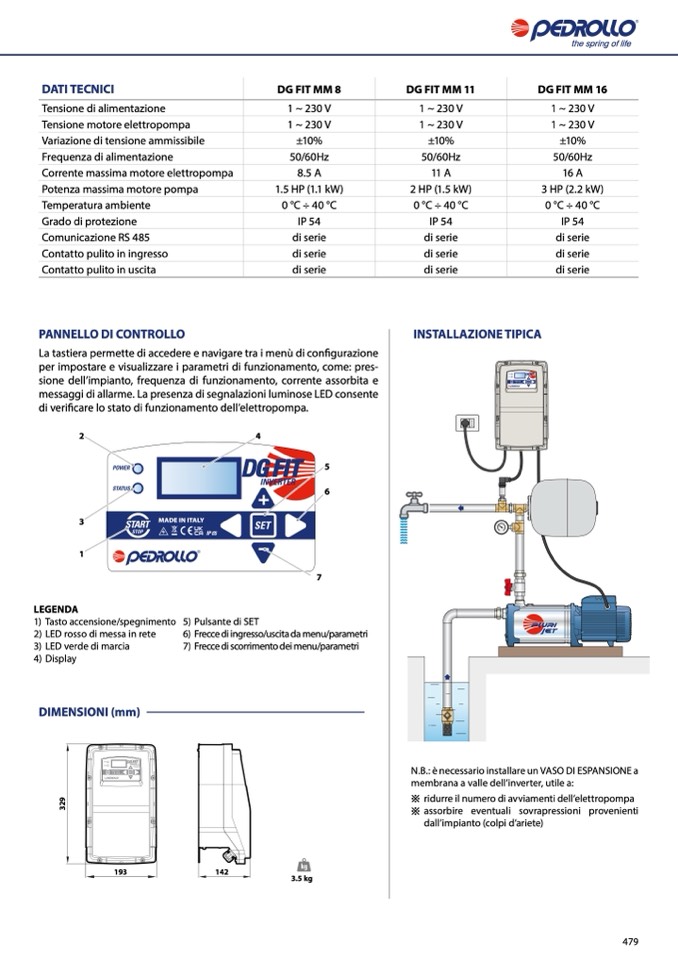

DATI TECNICI

Tensione di alimentazione

Tensione motore elettropompa

Variazione di tensione ammissibile

Frequenza di alimentazione

Corrente massima motore elettropompa

Potenza massima motore pompa

Temperatura ambiente

Grado di protezione

Comunicazione RS 485

Contatto pulito in ingresso

Contatto pulito in uscita

PANNELLO DI CONTROLLO

DG FIT MM 8

1 ~ 230 V

1 ~ 230 V

±10%

50/60Hz

8.5 A

1.5 HP (1.1 kW)

0 °C ÷ 40 °C

IP 54

di serie

di serie

di serie

DG FIT MM 11

1 ~ 230 V

1 ~ 230 V

±10%

50/60Hz

11 A

2 HP (1.5 kW)

0 °C ÷ 40 °C

IP 54

di serie

di serie

di serie

DG FIT MM 16

1 ~ 230 V

1 ~ 230 V

±10%

50/60Hz

16 A

3 HP (2.2 kW)

0 °C ÷ 40 °C

IP 54

di serie

di serie

di serie

La tastiera permette di accedere e navigare tra i menù di configurazione

per impostare e visualizzare i parametri di funzionamento, come: pres-

sione dell’impianto, frequenza di funzionamento, corrente assorbita e

messaggi di allarme. La presenza di segnalazioni luminose LED consente

di verificare lo stato di funzionamento dell’elettropompa.

INSTALLAZIONE TIPICA

3

1

LEGENDA

5

6

7

2

4

1) Tasto accensione/spegnimento

2) LED rosso di messa in rete

3) LED verde di marcia

4) Display

DIMENSIONI (mm)

5) Pulsante di SET

6) Frecce di ingresso/uscita da menu/parametri

7) Frecce di scorrimento dei menu/parametri

3

2

9

193

142

3.5 kg

N.B.: è necessario installare un VASO DI ESPANSIONE a

membrana a valle dell’inverter, utile a:

※ ridurre il numero di avviamenti dell’elettropompa

※assorbire eventuali sovrapressioni provenienti

dall’impianto (colpi d’ariete)

479
