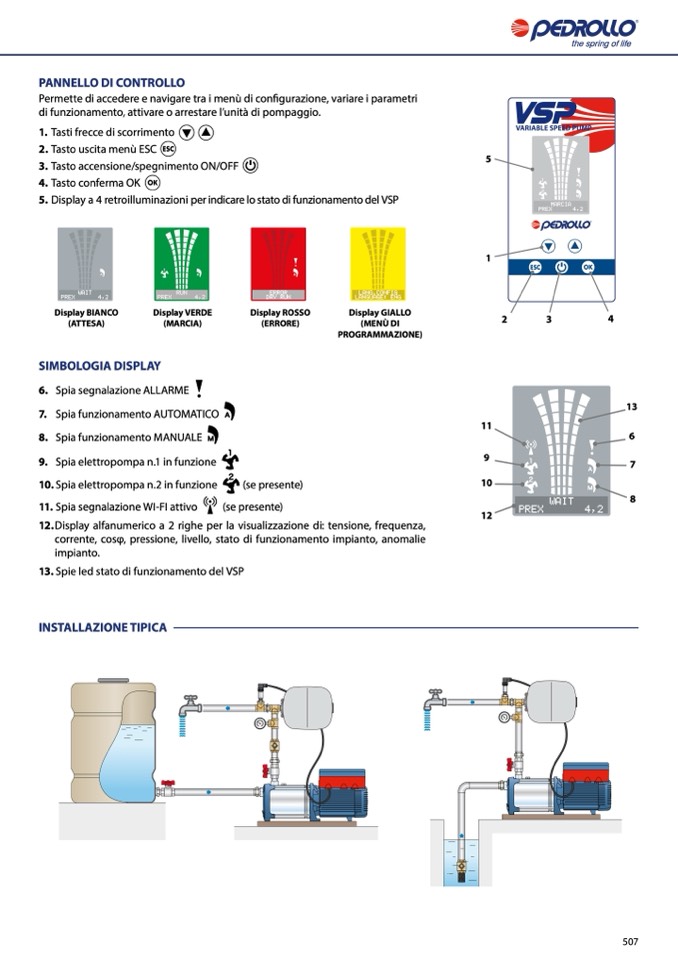

PANNELLO DI CONTROLLO

Permette di accedere e navigare tra i menù di configurazione, variare i parametri

di funzionamento, attivare o arrestare l’unità di pompaggio.

1. Tasti frecce di scorrimento

2. Tasto uscita menù ESC

3. Tasto accensione/spegnimento ON/OFF

4. Tasto conferma OK

5. Display a 4 retroilluminazioni per indicare lo stato di funzionamento del VSP

5

1

MARCIA

PREX

4,2

PREX

WAIT

4,2

PREX

RUN

4,2

ERROR

DRY RUN

Display ROSSO

(ERRORE)

LANG.CONFIG

LANGUAGE: ENG

Display GIALLO

(MENÙ DI

PROGRAMMAZIONE)

Display BIANCO

(ATTESA)

Display VERDE

(MARCIA)

2

3

4

SIMBOLOGIA DISPLAY

6. Spia segnalazione ALLARME

7. Spia funzionamento AUTOMATICO

8. Spia funzionamento MANUALE

9. Spia elettropompa n.1 in funzione

10. Spia elettropompa n.2 in funzione

11. Spia segnalazione WI-FI attivo

(se presente)

(se presente)

11

9

10

12

PREX

WAIT

4,2

13

6

7

8

12.Display alfanumerico a 2 righe per la visualizzazione di: tensione, frequenza,

corrente, cosφ, pressione, livello, stato di funzionamento impianto, anomalie

impianto.

13. Spie led stato di funzionamento del VSP
