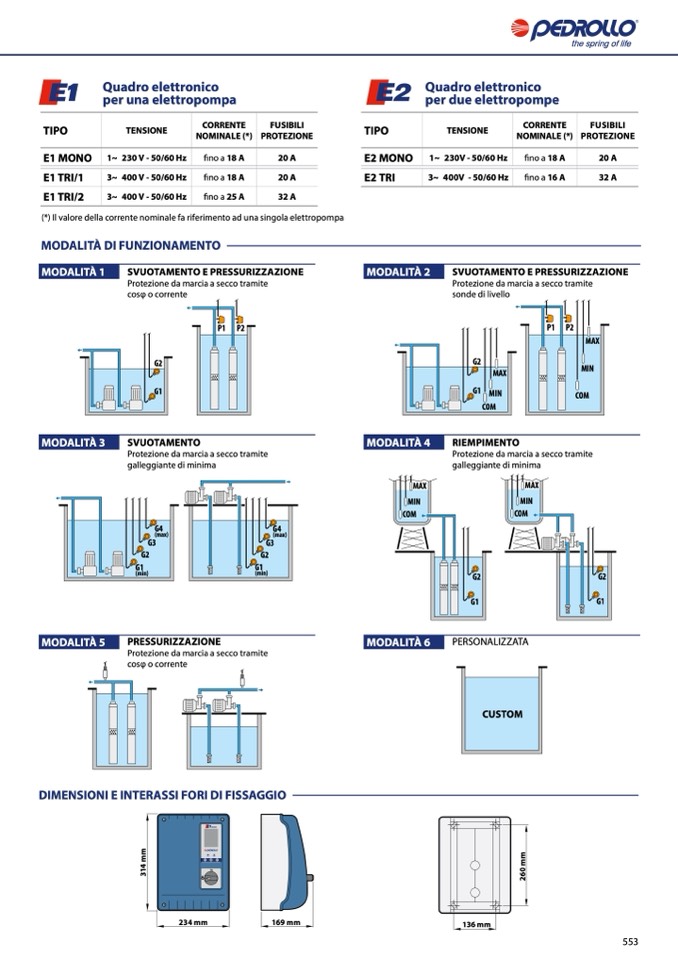

TENSIONE

CORRENTE

NOMINALE (*)

FUSIBILI

PROTEZIONE

TENSIONE

CORRENTE

NOMINALE (*)

FUSIBILI

PROTEZIONE

TIPO

E1 MONO

E1 TRI/1

E1 TRI/2

1~ 230 V - 50/60 Hz

3~ 400 V - 50/60 Hz

3~ 400 V - 50/60 Hz

fino a 18 A

fino a 18 A

fino a 25 A

20 A

20 A

32 A

TIPO

E2 MONO

E2 TRI

1~

3~

230V - 50/60 Hz

400V - 50/60 Hz

fino a 18 A

fino a 16 A

20 A

32 A

Quadro elettronico

per una elettropompa

Quadro elettronico

per due elettropompe

(*) Il valore della corrente nominale fa riferimento ad una singola elettropompa

MODALITÀ DI FUNZIONAMENTO

SVUOTAMENTO E PRESSURIZZAZIONE

SVUOTAMENTO E PRESSURIZZAZIONE

Protezione da marcia a secco tramite

sonde di livello

MODALITÀ 1

MODALITÀ 2

Protezione da marcia a secco tramite

cosφ o corrente

G2

SVUOTAMENTO

G2

RIEMPIMENTO

MODALITÀ 3

MODALITÀ 4

Protezione da marcia a secco tramite

galleggiante di minima

Protezione da marcia a secco tramite

galleggiante di minima

MAX

MIN

COM

PERSONALIZZATA

G4

(max)

G3

G2

G1

(min)

MODALITÀ 5

MODALITÀ 6

PRESSURIZZAZIONE

Protezione da marcia a secco tramite

cosφ o corrente

DIMENSIONI E INTERASSI FORI DI FISSAGGIO

ON

OFF

ON

OFF

3

1

4

m

m

2

6

0

m

m

234 mm

169 mm

136 mm

P1

P2

P2

G4

(max)

G3

G2

G1

(min)

MAX

MIN

COM

P1

MAX

MIN

COM

MAX

G1 MIN

COM

G1

G2

G1

G2

G1

CUSTOM

553
