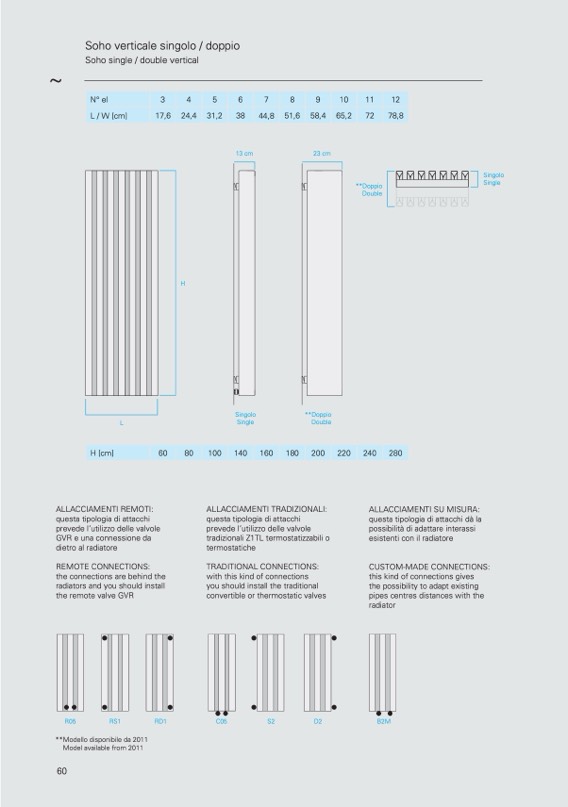

Soho verticale singolo / doppio

Soho single / double vertical

N° el

3

4

5

6

7

8

9

10

11

12

L / W [cm]

17,6

24,4

31,2

38

44,8

51,6

58,4

65,2

72

78,8

13 cm

23 cm

**Doppio

Double

Singolo

Single

L

ALLACCIAMENTI REMOTI:

questa tipologia di attacchi

prevede l’utilizzo delle valvole

GVR e una connessione da

dietro al radiatore

REMOTE CONNECTIONS:

the connections are behind the

radiators and you should install

the remote valve GVR

R05

RS1

RD1

**Modello disponibile da 2011

Model available from 2011

Singolo

Single

**Doppio

Double

H

H [cm]

60

80

100

140

160

180

200

220

240

280

ALLACCIAMENTI TRADIZIONALI:

questa tipologia di attacchi

prevede l’utilizzo delle valvole

tradizionali Z1TL termostatizzabili o

termostatiche

TRADITIONAL CONNECTIONS:

with this kind of connections

you should install the traditional

convertible or thermostatic valves

C05

S2

D2

ALLACCIAMENTI SU MISURA:

questa tipologia di attacchi dà la

possibilità di adattare interassi

esistenti con il radiatore

CUSTOM-MADE CONNECTIONS:

this kind of connections gives

the possibility to adapt existing

pipes centres distances with the

radiator

B2M

60
