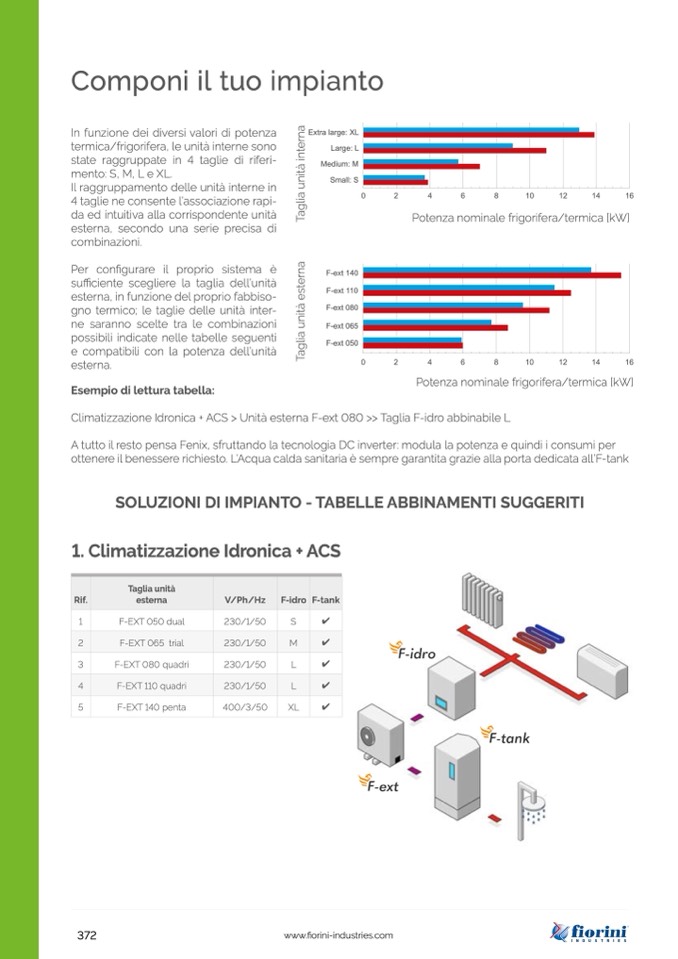

Componi il tuo impianto

Extra large: XL

In funzione dei diversi valori di potenza

termica/frigorifera, le unità interne sono

state raggruppate in 4 taglie di riferi-

mento: S, M, L e XL.

Il raggruppamento delle unità interne in

4 taglie ne consente l’associazione rapi-

da ed intuitiva alla corrispondente unità

esterna, secondo una serie precisa di

combinazioni.

Per configurare il proprio sistema è

sufficiente scegliere la taglia dell’unità

esterna, in funzione del proprio fabbiso-

gno termico; le taglie delle unità inter-

ne saranno scelte tra le combinazioni

possibili indicate nelle tabelle seguenti

e compatibili con la potenza dell’unità

esterna.

Esempio di lettura tabella:

Large: L

Medium: M

ExtralSarmgea:ll:XSL

Large: L

0

4

6

8

4

16

Medium: M

Small: S

F-ext 140

F-ext 110

F-ext 080

F-ext 140

F-ext 065

F-ext 110

F-ext 050

2

1

0

1

2

1

0

2

4

6

8

10

12

14

16

Potenza nominale frigorifera/termica [kW]

F-ext 080

0

2

4

6

8

10

12

14

16

F-ext 065

Potenza nominale frigorifera/termica [kW]

F-ext 050

0

2

4

6

8

10

12

14

16

Climatizzazione Idronica + ACS > Unità esterna F-ext 080 >> Taglia F-idro abbinabile L

A tutto il resto pensa Fenix, sfruttando la tecnologia DC inverter: modula la potenza e quindi i consumi per

ottenere il benessere richiesto. L’Acqua calda sanitaria è sempre garantita grazie alla porta dedicata all’F-tank

SOLUZIONI DI IMPIANTO - TABELLE ABBINAMENTI SUGGERITI

1. Climatizzazione Idronica + ACS

Rif.

Taglia unità

esterna

V/Ph/Hz

F-idro

F-tank

1

F-EXT 050 dual

230/1/50

S

✔

2

F-EXT065 trial

230/1/50

M

✔

3

F-EXT 080 quadri

230/1/50

L

✔

4

F-EXT 110 quadri

230/1/50

L

✔

5

F-EXT 140 penta

400/3/50

XL

✔

372
