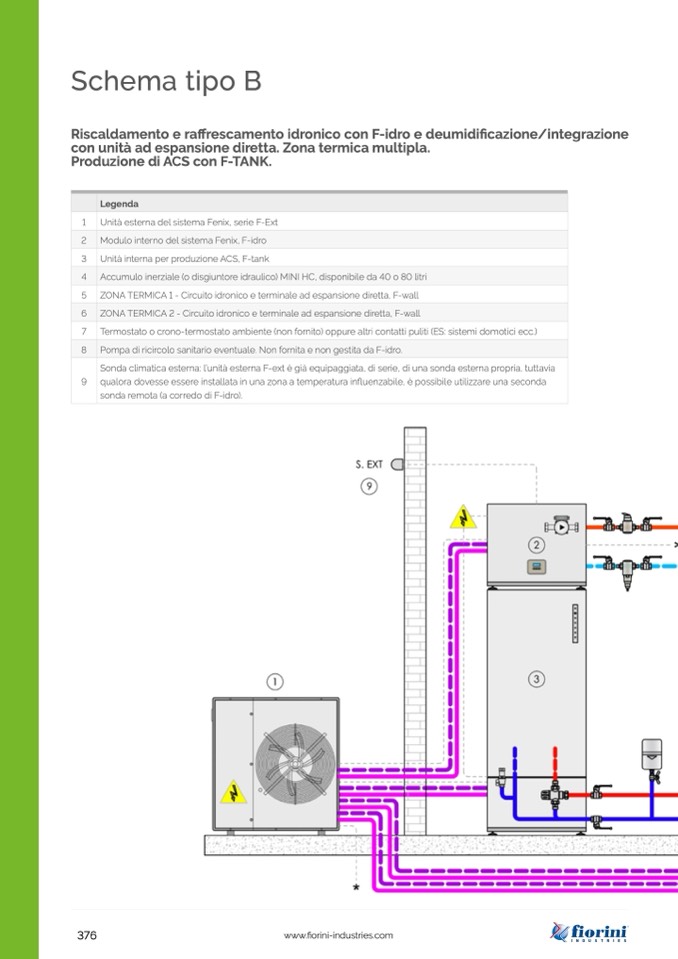

Schema tipo B

Riscaldamento e raffrescamento idronico con F-idro e deumidi

ficazione/integrazione

con unità ad espansione diretta. Zona termica multipla.

Produzione di ACS con F-TANK.

Legenda

1

Unità esterna del sistema Fenix, serie F-Ext

2

Modulo interno del sistema Fenix, F-idro

3

Unità interna per produzione ACS, F-tank

4

Accumulo inerziale (o disgiuntore idraulico) MINI HC, disponibile da 40 o 80 litri

5

ZONA TERMICA 1 - Circuito idronico e terminale ad espansione diretta, F-wall

6

ZONA TERMICA 2 - Circuito idronico e terminale ad espansione diretta, F-wall

7

Termostato o crono-termostato ambiente (non fornito) oppure altri contatti puliti (ES: sistemi domotici ecc.)

8

Pompa di ricircolo sanitario eventuale. Non fornita e non gestita da F-idro.

9

Sonda climatica esterna: l’unità esterna F-ext è già equipaggiata, di serie, di una sonda esterna propria, tuttavia

qualora dovesse essere installata in una zona a temperatura influenzabile, è possibile utilizzare una seconda

sonda remota (a corredo di F-idro).

376
