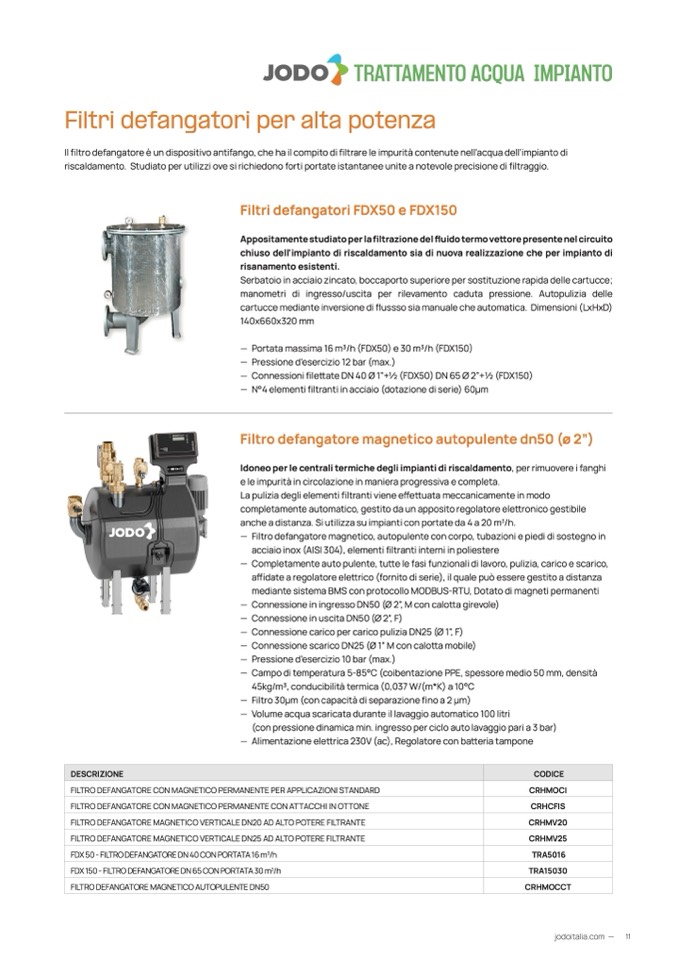

TRATTAMENTO ACQUA IMPIANTO

Filtri defangatori per alta potenza

Il filtro defangatore è un dispositivo antifango, che ha il compito di filtrare le impurità contenute nell’acqua dell’impianto di

riscaldamento. Studiato per utilizzi ove si richiedono forti portate istantanee unite a notevole precisione di filtraggio.

Filtri defangatori FDX50 e FDX150

Appositamente studiato per la filtrazione del fluido termo vettore presente nel circuito

chiuso dell’impianto di riscaldamento sia di nuova realizzazione che per impianto di

risanamento esistenti.

Serbatoio in acciaio zincato, boccaporto superiore per sostituzione rapida delle cartucce;

manometri di ingresso/uscita per rilevamento caduta pressione. Autopulizia delle

cartucce mediante inversione di flussso sia manuale che automatica. Dimensioni (LxHxD)

140x660x320 mm

— Portata massima 16 m3/h (FDX50) e 30 m3/h (FDX150)

— Pressione d’esercizio 12 bar (max.)

— Connessioni filettate DN 40 Ø 1”+1⁄2 (FDX50) DN 65 Ø 2”+1⁄2 (FDX150)

— N°4 elementi filtranti in acciaio (dotazione di serie) 60μm

Filtro defangatore magnetico autopulente dn50 (ø 2”)

Idoneo per le centrali termiche degli impianti di riscaldamento, per rimuovere i fanghi

e le impurità in circolazione in maniera progressiva e completa.

La pulizia degli elementi filtranti viene effettuata meccanicamente in modo

completamente automatico, gestito da un apposito regolatore elettronico gestibile

anche a distanza. Si utilizza su impianti con portate da 4 a 20 m

3

/h.

— Filtro defangatore magnetico, autopulente con corpo, tubazioni e piedi di sostegno in

acciaio inox (AISI 304), elementi filtranti interni in poliestere

— Completamente auto pulente, tutte le fasi funzionali di lavoro, pulizia, carico e scarico,

affidate a regolatore elettrico (fornito di serie), il quale può essere gestito a distanza

mediante sistema BMS con protocollo MODBUS-RTU, Dotato di magneti permanenti

— Connessione in ingresso DN50 (Ø 2”, M con calotta girevole)

— Connessione in uscita DN50 (Ø 2”, F)

— Connessione carico per carico pulizia DN25 (Ø 1”, F)

— Connessione scarico DN25 (Ø 1” M con calotta mobile)

— Pressione d’esercizio 10 bar (max.)

— Campo di temperatura 5-85°C (coibentazione PPE, spessore medio 50 mm, densità

45kg/m3, conducibilità termica (0,037 W/(m*K) a 10°C

— Filtro 30μm (con capacità di separazione fino a 2 μm)

— Volume acqua scaricata durante il lavaggio automatico 100 litri

(con pressione dinamica min. ingresso per ciclo auto lavaggio pari a 3 bar)

— Alimentazione elettrica 230V (ac), Regolatore con batteria tampone

DESCRIZIONE

CODICE

FILTRO DEFANGATORE CON MAGNETICO PERMANENTE PER APPLICAZIONI STANDARD

FILTRO DEFANGATORE CON MAGNETICO PERMANENTE CON ATTACCHI IN OTTONE

FILTRO DEFANGATORE MAGNETICO VERTICALE DN20 AD ALTO POTERE FILTRANTE

FILTRO DEFANGATORE MAGNETICO VERTICALE DN25 AD ALTO POTERE FILTRANTE

FDX 50 - FILTRO DEFANGATORE DN 40 CON PORTATA 16 m

3

/h

FDX 150 - FILTRO DEFANGATORE DN 65 CON PORTATA 30 m

3

/h

FILTRO DEFANGATORE MAGNETICO AUTOPULENTE DN50

CRHMOCI

CRHCFIS

CRHMV20

CRHMV25

TRA5016

TRA15030

CRHMOCCT
