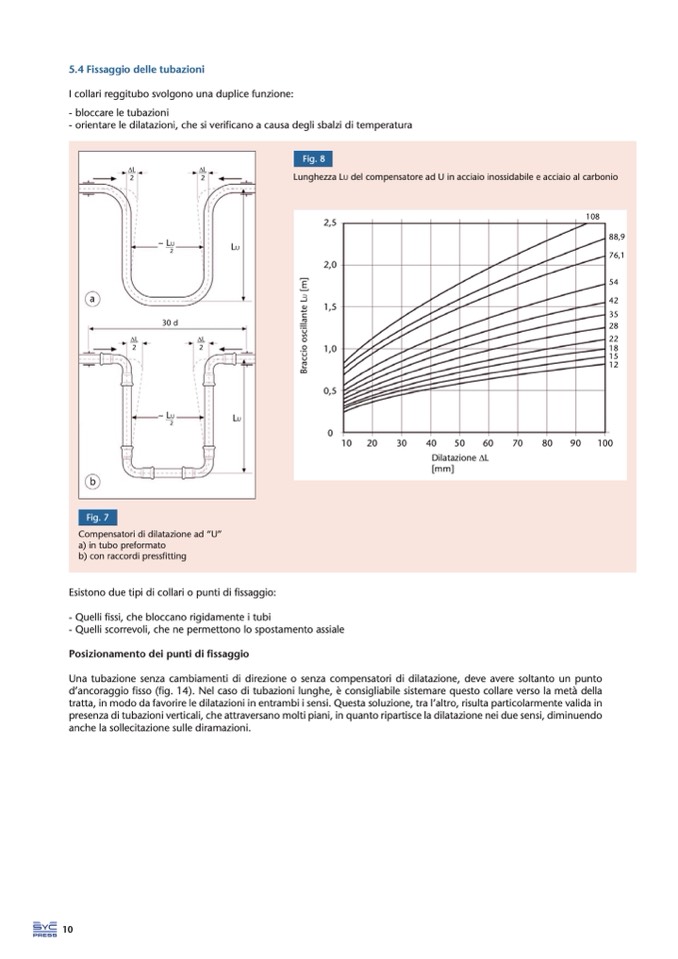

5.4 Fissaggio delle tubazioni

I collari reggitubo svolgono una duplice funzione:

- bloccare le tubazioni

- orientare le dilatazioni, che si verificano a causa degli sbalzi di temperatura

Esistono due tipi di collari o punti di fissaggio:

- Quelli fissi, che bloccano rigidamente i tubi

- Quelli scorrevoli, che ne permettono lo spostamento assiale

Posizionamento dei punti di fissaggio

Una tubazione senza cambiamenti di direzione o senza compensatori di dilatazione, deve avere soltanto un punto

d’ancoraggio fisso (fig. 14). Nel caso di tubazioni lunghe, è consigliabile sistemare questo collare verso la metà della

tratta, in modo da favorire le dilatazioni in entrambi i sensi. Questa soluzione, tra l’altro, risulta particolarmente valida in

presenza di tubazioni verticali, che attraversano molti piani, in quanto ripartisce la dilatazione nei due sensi, diminuendo

anche la sollecitazione sulle diramazioni.

∆L

∆L

2

2

~ L

U

2

L

U

a

30 d

2

2

~ L

U

2

∆L

∆L

L

U

b

Fig. 8

Lunghezza LU del compensatore ad U in acciaio inossidabile e acciaio al carbonio

2,5

2,0

1,5

108

88,9

76,1

54

42

35

28

22

1,0

18

15

12

0,5

0

10

20

30

40

50

60

70

80

90

100

Dilatazione ∆L

[mm]

Fig. 7

Compensatori di dilatazione ad “U”

a) in tubo preformato

b) con raccordi pressfitting

10

B

r

a

c

c

i

o

o

s

c

i

l

l

a

n

t

e

L

U

[

m

]
