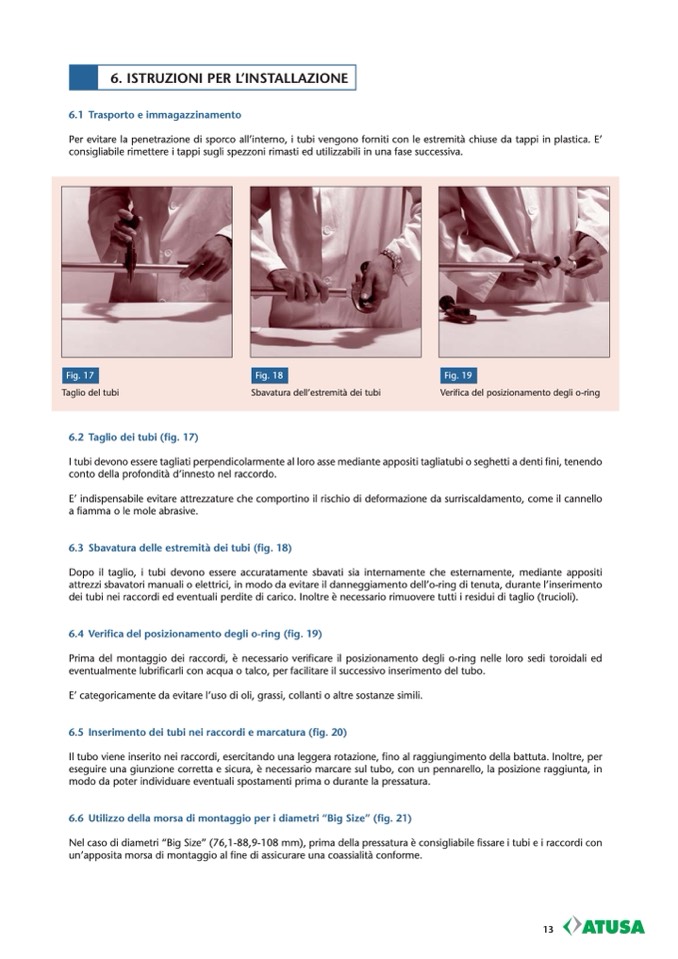

6. ISTRUZIONI PER L’INSTALLAZIONE

6.1 Trasporto e immagazzinamento

Per evitare la penetrazione di sporco all’interno, i tubi vengono forniti con le estremità chiuse da tappi in plastica. E’

consigliabile rimettere i tappi sugli spezzoni rimasti ed utilizzabili in una fase successiva.

6.2 Taglio dei tubi (fig. 17)

I tubi devono essere tagliati perpendicolarmente al loro asse mediante appositi tagliatubi o seghetti a denti fini, tenendo

conto della profondità d’innesto nel raccordo.

E’ indispensabile evitare attrezzature che comportino il rischio di deformazione da surriscaldamento, come il cannello

a fiamma o le mole abrasive.

6.3 Sbavatura delle estremità dei tubi (fig. 18)

Dopo il taglio, i tubi devono essere accuratamente sbavati sia internamente che esternamente, mediante appositi

attrezzi sbavatori manuali o elettrici, in modo da evitare il danneggiamento dell’o-ring di tenuta, durante l’inserimento

dei tubi nei raccordi ed eventuali perdite di carico. Inoltre è necessario rimuovere tutti i residui di taglio (trucioli).

6.4 Verifica del posizionamento degli o-ring (fig. 19)

Prima del montaggio dei raccordi, è necessario verificare il posizionamento degli o-ring nelle loro sedi toroidali ed

eventualmente lubrificarli con acqua o talco, per facilitare il successivo inserimento del tubo.

E’ categoricamente da evitare l’uso di oli, grassi, collanti o altre sostanze simili.

6.5 Inserimento dei tubi nei raccordi e marcatura (fig. 20)

Il tubo viene inserito nei raccordi, esercitando una leggera rotazione, fino al raggiungimento della battuta. Inoltre, per

eseguire una giunzione corretta e sicura, è necessario marcare sul tubo, con un pennarello, la posizione raggiunta, in

modo da poter individuare eventuali spostamenti prima o durante la pressatura.

6.6 Utilizzo della morsa di montaggio per i diametri “Big Size” (fig. 21)

Nel caso di diametri “Big Size” (76,1-88,9-108 mm), prima della pressatura è consigliabile fissare i tubi e i raccordi con

un’apposita morsa di montaggio al fine di assicurare una coassialità conforme.

Fig. 17

Fig. 18

Fig. 19

Taglio del tubi

Sbavatura dell’estremità dei tubi

Verifica del posizionamento degli o-ring
