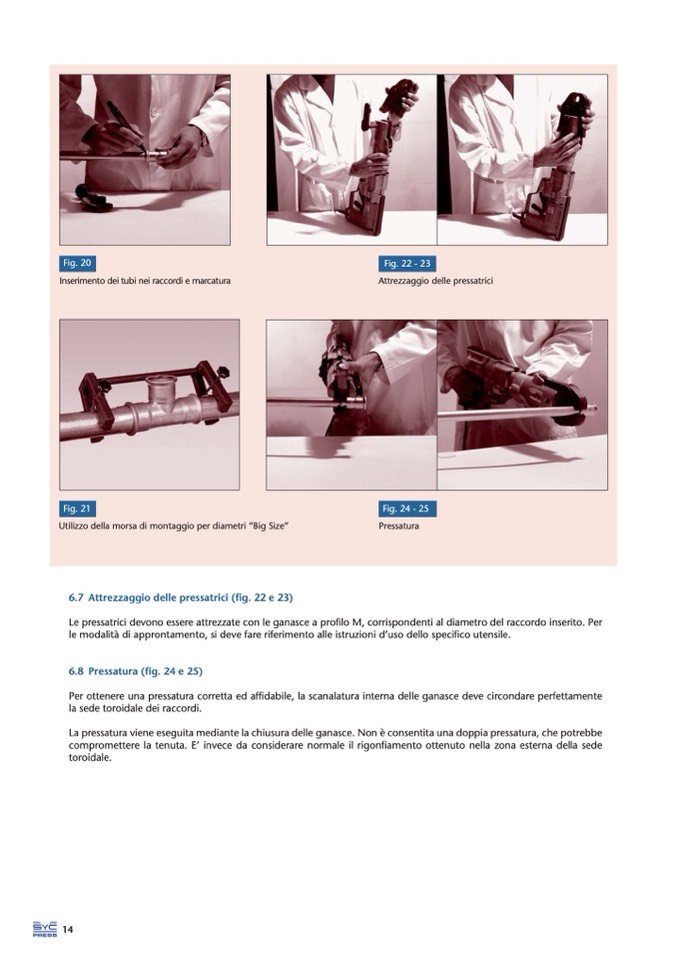

Fig. 20

Inserimento dei tubi nei raccordi e marcatura

Fig. 21

Utilizzo della morsa di montaggio per diametri “Big Size”

Fig. 22 - 23

Attrezzaggio delle pressatrici

Fig. 24 - 25

Pressatura

14

6.7 Attrezzaggio delle pressatrici (fig. 22 e 23)

Le pressatrici devono essere attrezzate con le ganasce a profilo M, corrispondenti al diametro del raccordo inserito. Per

le modalità di approntamento, si deve fare riferimento alle istruzioni d’uso dello specifico utensile.

6.8 Pressatura (fig. 24 e 25)

Per ottenere una pressatura corretta ed affidabile, la scanalatura interna delle ganasce deve circondare perfettamente

la sede toroidale dei raccordi.

La pressatura viene eseguita mediante la chiusura delle ganasce. Non

è consentita una doppia pressatura, che potrebbe

compromettere la tenuta. E’ invece da considerare normale il rigonfiamento ottenuto nella zona esterna della sede

toroidale.
