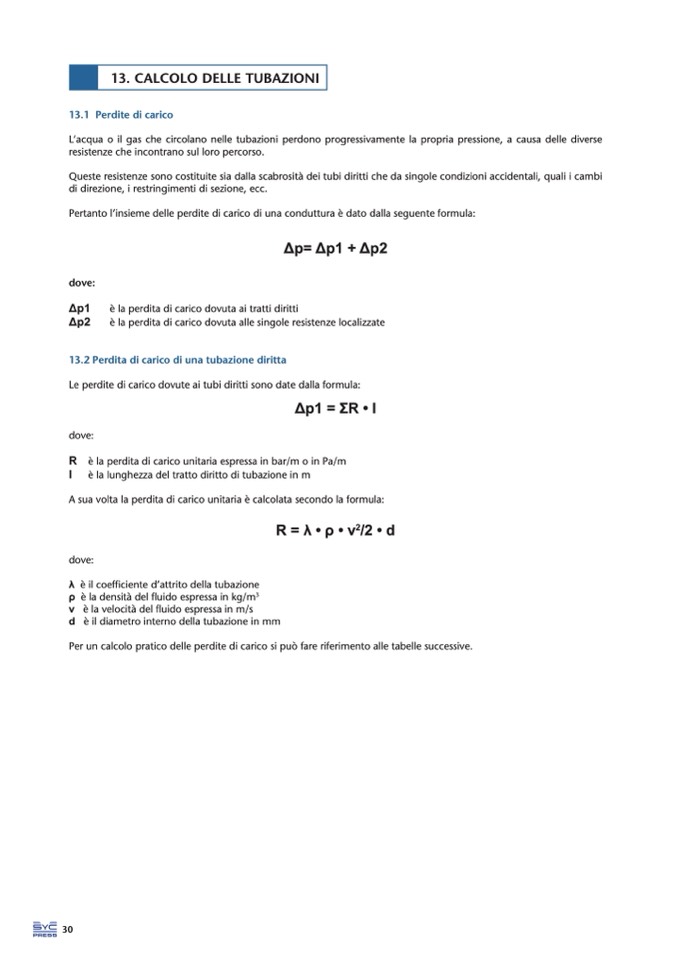

13. CALCOLO DELLE TUBAZIONI
13.1 Perdite di carico
L’acqua o il gas che circolano nelle tubazioni perdono progressivamente la propria pressione, a causa delle diverse
resistenze che incontrano sul loro percorso.
Queste resistenze sono costituite sia dalla scabrosità dei tubi diritti che da singole condizioni accidentali, quali i cambi
di direzione, i restringimenti di sezione, ecc.
Pertanto l’insieme delle perdite di carico di una conduttura è dato dalla seguente formula:
Δp= Δp1 + Δp2
dove:
Δp1
è la perdita di carico dovuta ai tratti diritti
Δp2
è la perdita di carico dovuta alle singole resistenze localizzate
13.2 Perdita di carico di una tubazione diritta
Le perdite di carico dovute ai tubi diritti sono date dalla formula:
Δp1 = ΣR • l
dove:
R è la perdita di carico unitaria espressa in bar/m o in Pa/m
l è la lunghezza del tratto diritto di tubazione in m
A sua volta la perdita di carico unitaria è calcolata secondo la formula:
R = λ • ρ • v
2
/2 • d
dove:
λ è il coefficiente d’attrito della tubazione
ρ è la densità del fluido espressa in kg/m
3
v è la velocità del fluido espressa in m/s
d è il diametro interno della tubazione in mm
Per un calcolo pratico delle perdite di carico si può fare riferimento alle tabelle successive.
