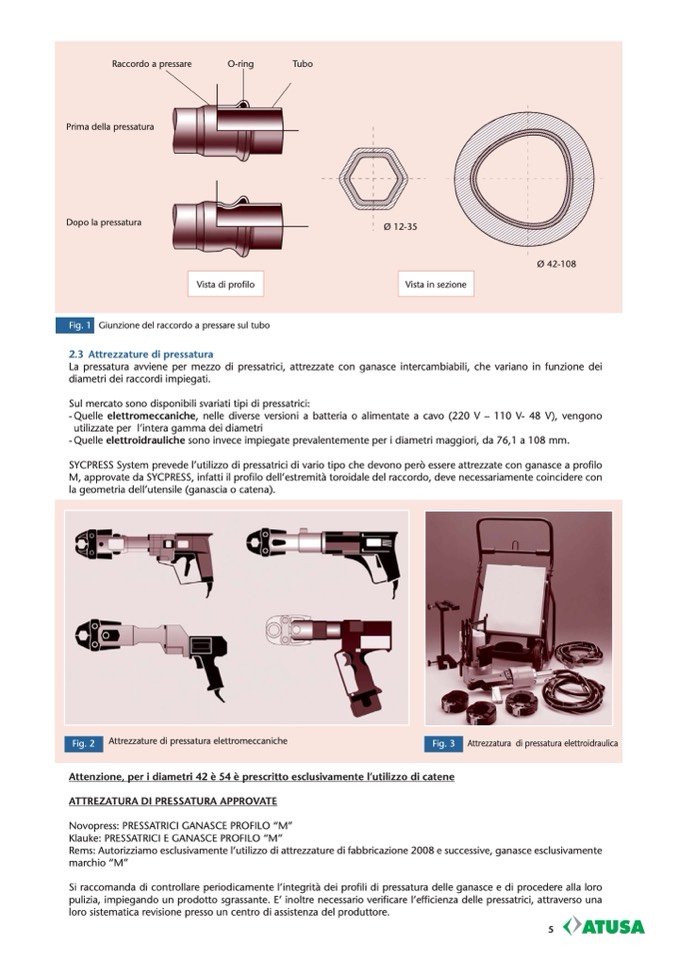

Raccordo a pressare

O-ring

Tubo

Prima della pressatura

Dopo la pressatura

Ø 12-35

Vista in sezione

Ø 42-108

Vista di profilo

Fig. 1

Giunzione del raccordo a pressare sul tubo

2.3 Attrezzature di pressatura

La pressatura avviene per mezzo di pressatrici, attrezzate con ganasce intercambiabili, che variano in funzione dei

diametri dei raccordi impiegati.

Sul mercato sono disponibili svariati tipi di pressatrici:

- Quelle elettromeccaniche, nelle diverse versioni a batteria o alimentate a cavo (220 V – 110 V- 48 V), vengono

utilizzate per l’intera gamma dei diametri

- Quelle elettroidrauliche sono invece impiegate prevalentemente per i diametri maggiori, da 76,1 a 108 mm.

SYCPRESS System prevede l’utilizzo di pressatrici di vario tipo che devono però essere attrezzate con ganasce a profilo

M, approvate da SYCPRESS, infatti il profilo dell’estremità toroidale del raccordo, deve necessariamente coincidere con

la geometria dell’utensile (ganascia o catena).

Fig. 2

Attrezzature di pressatura elettromeccaniche

Fig. 3

Attrezzatura di pressatura elettroidraulica

Attenzione, per i diametri 42 è 54

è prescritto esclusivamente l’utilizzo di catene

ATTREZATURA DI PRESSATURA APPROVATE

Novopress: PRESSATRICI GANASCE PROFILO “M”

Klauke: PRESSATRICI E GANASCE PROFILO “M”

Rems: Autorizziamo esclusivamente l’utilizzo di attrezzature di fabbricazione 2008 e successive, ganasce esclusivamente

marchio “M”

Si raccomanda di controllare periodicamente l’integrità dei profili di pressatura delle ganasce e di procedere alla loro

pulizia, impiegando un prodotto sgrassante. E’ inoltre necessario verificare l’efficienza delle pressatrici, attraverso una

loro sistematica revisione presso un centro di assistenza del produttore.
