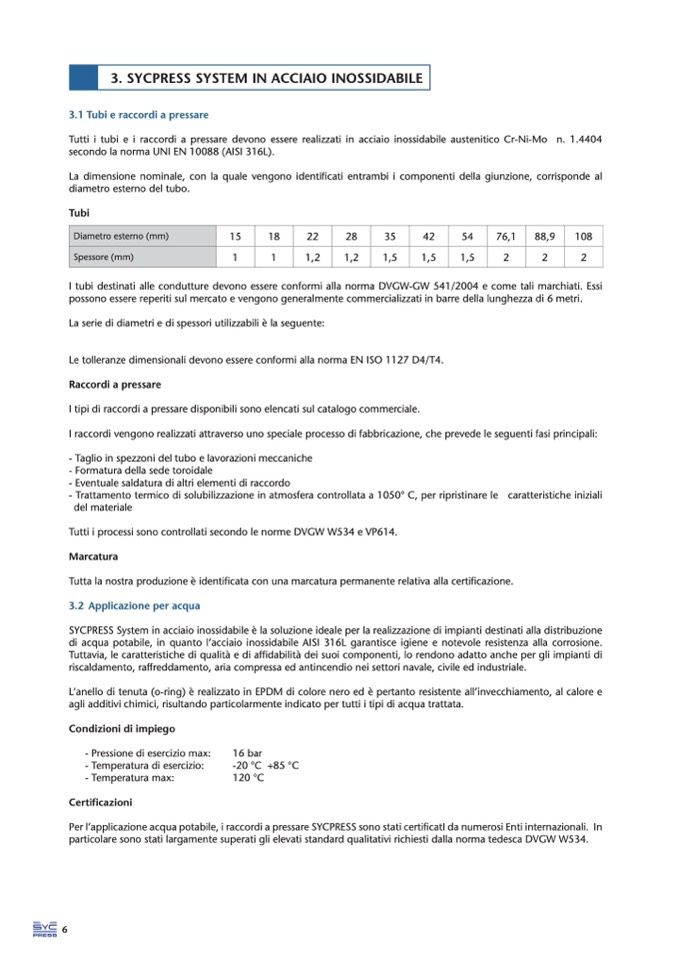

3. SYCPRESS SYSTEM IN ACCIAIO INOSSIDABILE

3.1 Tubi e raccordi a pressare

Tutti i tubi e i raccordi a pressare devono essere realizzati in acciaio inossidabile austenitico Cr-Ni-Mo n. 1.4404

secondo la norma UNI EN 10088 (AISI 316L).

La dimensione nominale, con la quale vengono identificati entrambi i componenti della giunzione, corrisponde al

diametro esterno del tubo.

Tubi

I tubi destinati alle condutture devono essere conformi alla norma DVGW-GW 541/2004 e come tali marchiati. Essi

possono essere reperiti sul mercato e vengono generalmente commercializzati in barre della lunghezza di 6 metri.

La serie di diametri e di spessori utilizzabili è la seguente:

Le tolleranze dimensionali devono essere conformi alla norma EN ISO 1127 D4/T4.

Raccordi a pressare

I tipi di raccordi a pressare disponibili sono elencati sul catalogo commerciale.

I raccordi vengono realizzati attraverso uno speciale processo di fabbricazione, che prevede le seguenti fasi principali:

Diametro esterno (mm)

15

18

22

28

35

42

54

76,1

88,9

108

Spessore (mm)

1

1

1,2

1,2

1,5

1,5

1,5

2

2

2

- Taglio in spezzoni del tubo e lavorazioni meccaniche

- Formatura della sede toroidale

- Eventuale saldatura di altri elementi di raccordo

- Trattamento termico di solubilizzazione in atmosfera controllata a 1050° C, per ripristinare le

caratteristiche iniziali

del materiale

Tutti i processi sono controllati secondo le norme DVGW W534 e VP614.

Marcatura

Tutta la nostra produzione è identificata con una marcatura permanente relativa alla certificazione.

3.2 Applicazione per acqua

SYCPRESS System in acciaio inossidabile è la soluzione ideale per la realizzazione di impianti destinati alla distribuzione

di acqua potabile, in quanto l’acciaio inossidabile AISI 316L garantisce igiene e notevole resistenza alla corrosione.

Tuttavia, le caratteristiche di qualità e di affidabilità dei suoi componenti, lo rendono adatto anche per gli impianti di

riscaldamento, raffreddamento, aria compressa ed antincendio nei settori navale, civile ed industriale.

L’anello di tenuta (o-ring) è realizzato in EPDM di colore nero ed è pertanto resistente all’invecchiamento, al calore e

agli additivi chimici, risultando particolarmente indicato per tutti i tipi di acqua trattata.

Condizioni di impiego

- Pressione di esercizio max:

- Temperatura di esercizio:

- Temperatura max:

Certificazioni

16 bar

-20 °C +85 °C

120 °C

Per l’applicazione acqua potabile, i raccordi a pressare SYCPRESS sono stati certificatI da numerosi Enti internazionali. In

particolare sono stati largamente superati gli elevati standard qualitativi richiesti dalla norma tedesca DVGW W534.

6
