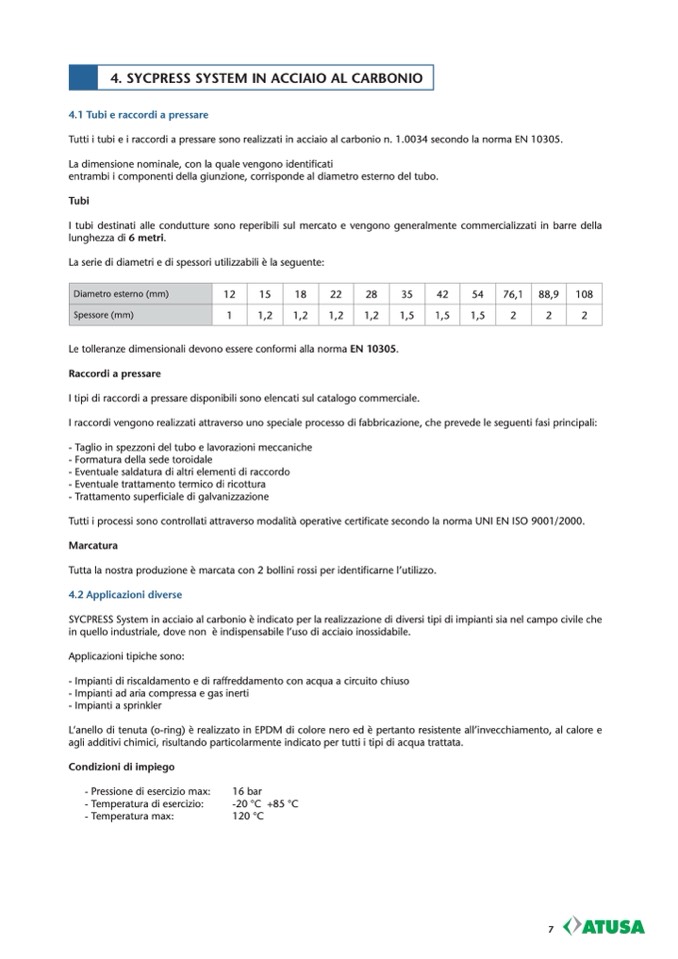

4. SYCPRESS SYSTEM IN ACCIAIO AL CARBONIO

4.1 Tubi e raccordi a pressare

Tutti i tubi e i raccordi a pressare sono realizzati in acciaio al carbonio n. 1.0034 secondo la norma EN 10305.

La dimensione nominale, con la quale vengono identificati

entrambi i componenti della giunzione, corrisponde al diametro esterno del tubo.

Tubi

I tubi destinati alle condutture sono reperibili sul mercato e vengono generalmente commercializzati in barre della

lunghezza di 6 metri.

La serie di diametri e di spessori utilizzabili è la seguente:

Le tolleranze dimensionali devono essere conformi alla norma EN 10305.

Raccordi a pressare

I tipi di raccordi a pressare disponibili sono elencati sul catalogo commerciale.

I raccordi vengono realizzati attraverso uno speciale processo di fabbricazione, che prevede le seguenti fasi principali:

- Taglio in spezzoni del tubo e lavorazioni meccaniche

- Formatura della sede toroidale

- Eventuale saldatura di altri elementi di raccordo

- Eventuale trattamento termico di ricottura

- Trattamento superficiale di galvanizzazione

Tutti i processi sono controllati attraverso modalità operative certificate secondo la norma UNI EN ISO 9001/2000.

Marcatura

Tutta la nostra produzione è marcata con 2 bollini rossi per identificarne l’utilizzo.

4.2 Applicazioni diverse

SYCPRESS System in acciaio al carbonio è indicato per la realizzazione di diversi tipi di impianti sia nel campo civile che

in quello industriale, dove non è indispensabile l’uso di acciaio inossidabile.

Applicazioni tipiche sono:

- Impianti di riscaldamento e di raffreddamento con acqua a circuito chiuso

- Impianti ad aria compressa e gas inerti

- Impianti a sprinkler

L’anello di tenuta (o-ring) è realizzato in EPDM di colore nero ed è pertanto resistente all’invecchiamento, al calore e

agli additivi chimici, risultando particolarmente indicato per tutti i tipi di acqua trattata.

Diametro esterno (mm)

12

15

18

22

28

35

42

54

76,1

88,9

108

Spessore (mm)

1

1,2

1,2

1,2

1,2

1,5

1,5

1,5

2

2

2

Condizioni di impiego

- Pressione di esercizio max:

- Temperatura di esercizio:

- Temperatura max:

16 bar

-20 °C +85 °C

120 °C

7
