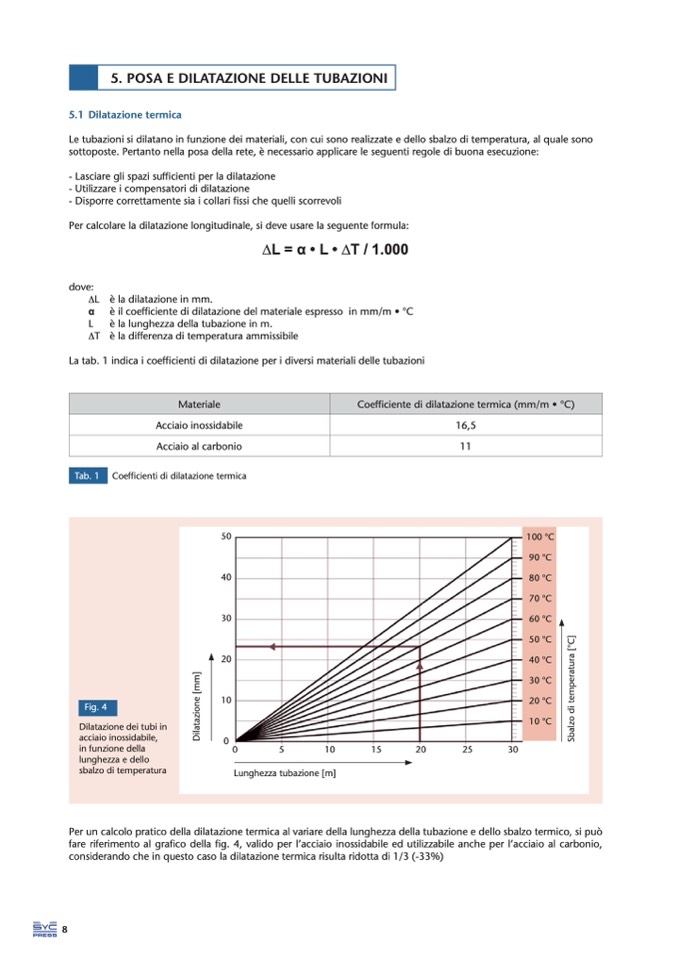

5. POSA E DILATAZIONE DELLE TUBAZIONI
5.1 Dilatazione termica
Le tubazioni si dilatano in funzione dei materiali, con cui sono realizzate e dello sbalzo di temperatura, al quale sono
sottoposte. Pertanto nella posa della rete, è necessario applicare le seguenti regole di buona esecuzione:
- Lasciare gli spazi sufficienti per la dilatazione
- Utilizzare i compensatori di dilatazione
- Disporre correttamente sia i collari fissi che quelli scorrevoli
Per calcolare la dilatazione longitudinale, si deve usare la seguente formula:
∆L = α • L • ∆T / 1.000
dove:
ΔL è la dilatazione in mm.
α
� �� ������������ �� ����������� ��� ��������� �������� �� ���� � ��
L
è la lunghezza della tubazione in m.
ΔT è la differenza di temperatura ammissibile
La tab. 1 indica i coefficienti di dilatazione per i diversi materiali delle tubazioni
Tab. 1
Coefficienti di dilatazione termica
Per un calcolo pratico della dilatazione termica al variare della lunghezza della tubazione e dello sbalzo termico, si può
fare riferimento al grafico della
fig. 4, valido per l’acciaio inossidabile ed utilizzabile anche per l’acciaio al carbonio,
considerando che in questo caso la dilatazione termica risulta ridotta di 1/3 (-33%)
Materiale
����������� �� ����������� ������� ����� � ���
Acciaio inossidabile
16,5
Acciaio al carbonio
11
50
40
30
20
10
0
0
5
10
15
20
25
30
Lunghezza tubazione [m]
100 °C
90 °C
80 °C
70 °C
60 °C
50 °C
40 °C
30 °C
20 °C
10 °C
Fig. 4
Dilatazione dei tubi in
acciaio inossidabile,
in funzione della
lunghezza e dello
sbalzo di temperatura
8
D
i
l
a
t
a
z
i
o
n
e
[
m
m
]
S
b
a
l
z
o
d
i
t
e
m
p
e
r
a
t
u
r
a
[
°
C
]
