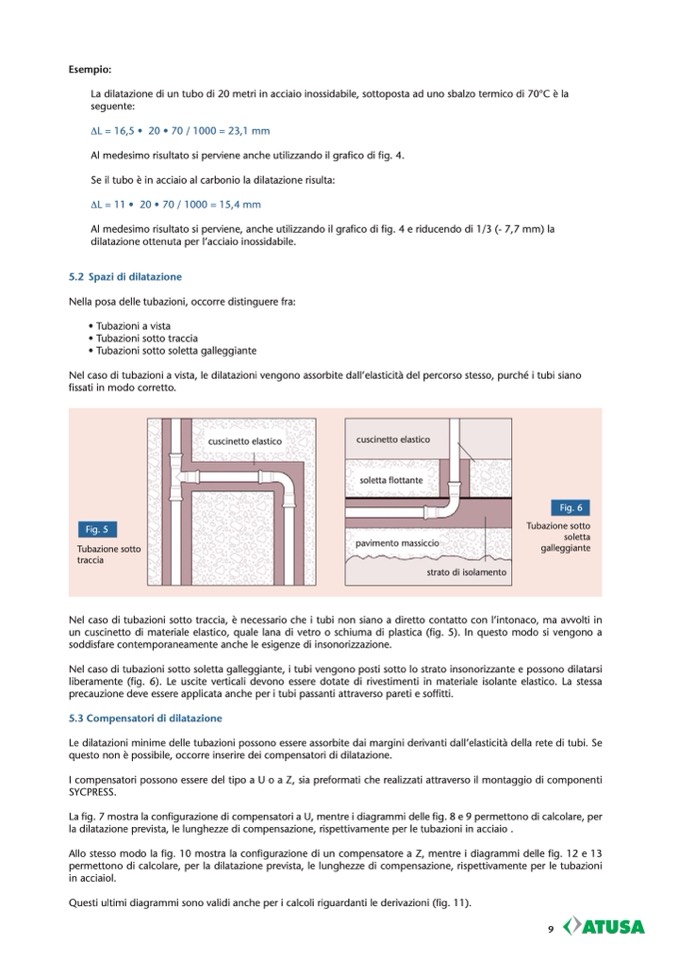

Esempio:

La dilatazione di un tubo di 20 metri in acciaio inossidabile, sottoposta ad uno sbalzo termico di 70°C è la

seguente:

������� �����������������

Al medesimo risultato si perviene anche utilizzando il grafico di fig. 4.

Se il tubo è in acciaio al carbonio la dilatazione risulta:

����� �����������������

Al medesimo risultato si perviene, anche utilizzando il grafico di fig. 4 e riducendo di 1/3 (- 7,7 mm) la

dilatazione ottenuta per l’acciaio inossidabile.

5.2 Spazi di dilatazione

Nella posa delle tubazioni, occorre distinguere fra:

� ��������� � �����

� ��������� ����� �������

� ��������� ����� ������� ������������

Nel caso di tubazioni a vista, le dilatazioni vengono assorbite dall’elasticità del percorso stesso, purché i tubi siano

fissati in modo corretto.

Nel caso di tubazioni sotto traccia, è necessario che i tubi non siano a diretto contatto con l’intonaco, ma avvolti in

un cuscinetto di materiale elastico, quale lana di vetro o schiuma di plastica (fig. 5). In questo modo si vengono a

soddisfare contemporaneamente anche le esigenze di insonorizzazione.

Nel caso di tubazioni sotto soletta galleggiante, i tubi vengono posti sotto lo strato insonorizzante e possono dilatarsi

liberamente (fig. 6). Le uscite verticali devono essere dotate di rivestimenti in materiale isolante elastico. La stessa

precauzione deve essere applicata anche per i tubi passanti attraverso pareti e soffitti.

5.3 Compensatori di dilatazione

Le dilatazioni minime delle tubazioni possono essere assorbite dai margini derivanti dall’elasticità della rete di tubi. Se

questo non è possibile, occorre inserire dei compensatori di dilatazione.

I compensatori possono essere del tipo a U o a Z, sia preformati che realizzati attraverso il montaggio di componenti

SYCPRESS.

La fig. 7 mostra la configurazione di compensatori a U, mentre i diagrammi delle fig. 8 e 9 permettono di calcolare, per

la dilatazione prevista, le lunghezze di compensazione, rispettivamente per le tubazioni in acciaio .

Allo stesso modo la fig. 10 mostra la configurazione di un compensatore a Z, mentre i diagrammi delle fig. 12 e 13

permettono di calcolare, per la dilatazione prevista, le lunghezze di compensazione, rispettivamente per le tubazioni

in acciaiol.

cuscinetto elastico

cuscinetto elastico

soletta flottante

pavimento massiccio

strato di isolamento

Fig. 5

Tubazione sotto

traccia

Fig. 6

Tubazione sotto

soletta

galleggiante

Questi ultimi diagrammi sono validi anche per i calcoli riguardanti le derivazioni (fig. 11).

9
