E-VAPODOR

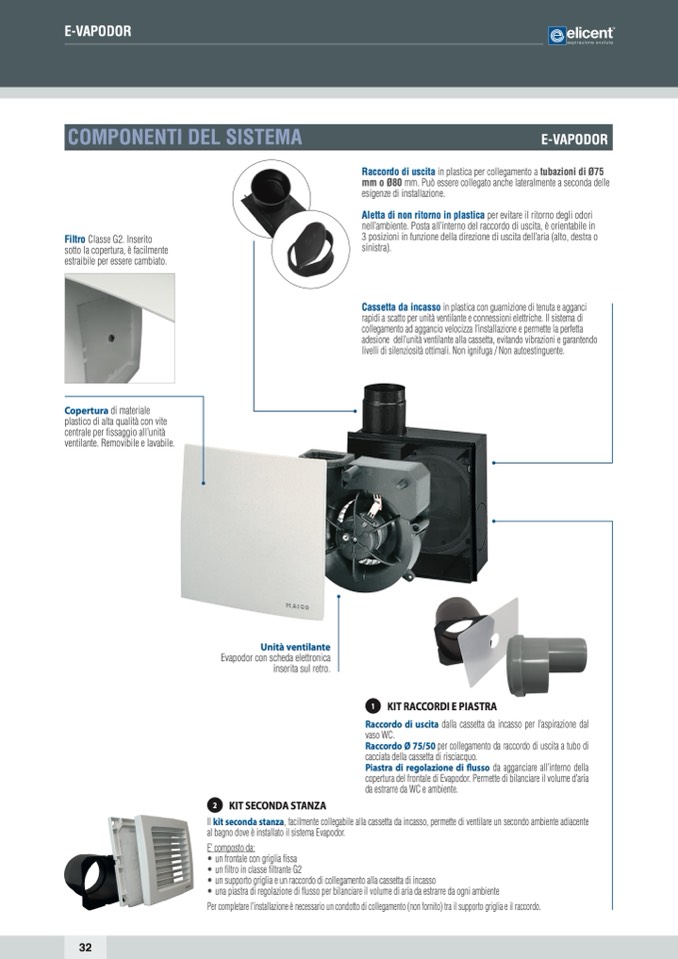

COMPONENTI DEL SISTEMA

E-VAPODOR

Raccordo di uscita in plastica per collegamento a tubazioni di Ø75

mm o Ø80 mm. Può essere collegato anche lateralmente a seconda delle

esigenze di installazione.

Aletta di non ritorno in plastica per evitare il ritorno degli odori

nell’ambiente. Posta all’interno del raccordo di uscita, è orientabile in

3 posizioni in funzione della direzione di uscita dell’aria (alto, destra o

sinistra).

Cassetta da incasso in plastica con guarnizione di tenuta e agganci

rapidi a scatto per unità ventilante e connessioni elettriche. Il sistema di

collegamento ad aggancio velocizza l’installazione e permette la perfetta

adesione dell’unità ventilante alla cassetta, evitando vibrazioni e garantendo

livelli di silenziosità ottimali. Non ignifuga / Non autoestinguente.

Filtro Classe G2. Inserito

sotto la copertura, è facilmente

estraibile per essere cambiato.

Copertura di materiale

plastico di alta qualità con vite

centrale per fissaggio all’unità

ventilante. Removibile e lavabile.

Unità ventilante

Evapodor con scheda elettronica

inserita sul retro.

KIT SECONDA STANZA

1

KIT RACCORDI E PIASTRA

Raccordo di uscita dalla cassetta da incasso per l’aspirazione dal

vaso WC.

Raccordo Ø 75/50 per collegamento da raccordo di uscita a tubo di

cacciata della cassetta di risciacquo.

Piastra di regolazione di flusso da agganciare all’interno della

copertura del frontale di Evapodor. Permette di bilanciare il volume d’aria

da estrarre da WC e ambiente.

2

Il kit seconda stanza, facilmente collegabile alla cassetta da incasso, permette di ventilare un secondo ambiente adiacente

al bagno dove è installato il sistema Evapodor.

E’ composto da:

• un frontale con griglia fissa

• un filtro in classe filtrante G2

• un supporto griglia e un raccordo di collegamento alla cassetta di incasso

• una piastra di regolazione di flusso per bilanciare il volume di aria da estrarre da ogni ambiente

Per completare l’installazione è necessario un condotto di collegamento (non fornito) tra il supporto griglia e il raccordo.
