E-VAPODOR

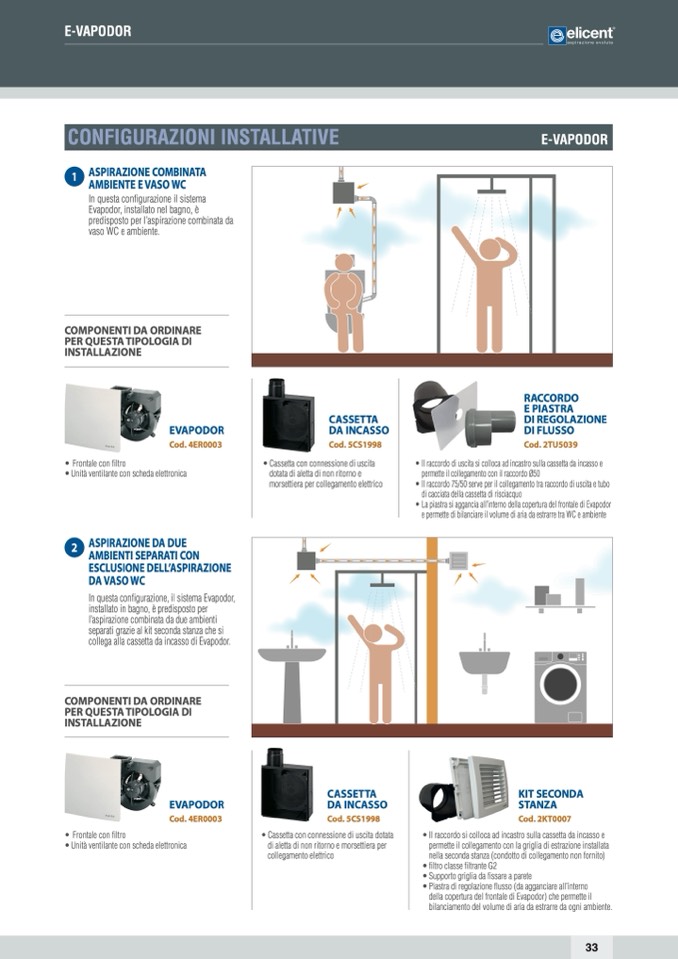

CONFIGURAZIONI INSTALLATIVE
E-VAPODOR
1 ASPIRAZIONE COMBINATA
AMBIENTE E VASO WC
In questa configurazione il sistema
Evapodor, installato nel bagno, è
predisposto per l’aspirazione combinata da
vaso WC e ambiente.
COMPONENTI DA ORDINARE
PER QUESTA TIPOLOGIA DI
INSTALLAZIONE
EVAPODOR
Cod. 4ER0003
• Frontale con filtro
• Unità ventilante con scheda elettronica
2 ASPIRAZIONE DA DUE
AMBIENTI SEPARATI CON
ESCLUSIONE DELL’ASPIRAZIONE
DA VASO WC
In questa configurazione, il sistema Evapodor,
installato in bagno, è predisposto per
l’aspirazione combinata da due ambienti
separati grazie al kit seconda stanza che si
collega alla cassetta da incasso di Evapodor.
COMPONENTI DA ORDINARE
PER QUESTA TIPOLOGIA DI
INSTALLAZIONE
EVAPODOR
Cod. 4ER0003
• Frontale con filtro
• Unità ventilante con scheda elettronica
CASSETTA
DA INCASSO
Cod. 5CS1998
• Cassetta con connessione di uscita
dotata di aletta di non ritorno e
morsettiera per collegamento elettrico
•
•
•
RACCORDO
E PIASTRA
DI REGOLAZIONE
DI FLUSSO
Cod. 2TU5039
Il raccordo di uscita si colloca ad incastro sulla cassetta da incasso e
permette il collegamento con il raccordo Ø50
Il raccordo 75/50 serve per il collegamento tra raccordo di uscita e tubo
di cacciata della cassetta di risciacquo
La piastra si aggancia all’interno della copertura del frontale di Evapodor
e permette di bilanciare il volume di aria da estrarre tra WC e ambiente
CASSETTA
DA INCASSO
Cod. 5CS1998
• Cassetta con connessione di uscita dotata
di aletta di non ritorno e morsettiera per
collegamento elettrico
•
•
•
•
KIT SECONDA
STANZA
Cod. 2KT0007
Il raccordo si colloca ad incastro sulla cassetta da incasso e
permette il collegamento con la griglia di estrazione installata
nella seconda stanza (condotto di collegamento non fornito)
filtro classe filtrante G2
Supporto griglia da fissare a parete
Piastra di regolazione flusso (da agganciare all’interno
della copertura del frontale di Evapodor) che permette il
bilanciamento del volume di aria da estrarre da ogni ambiente.
33
