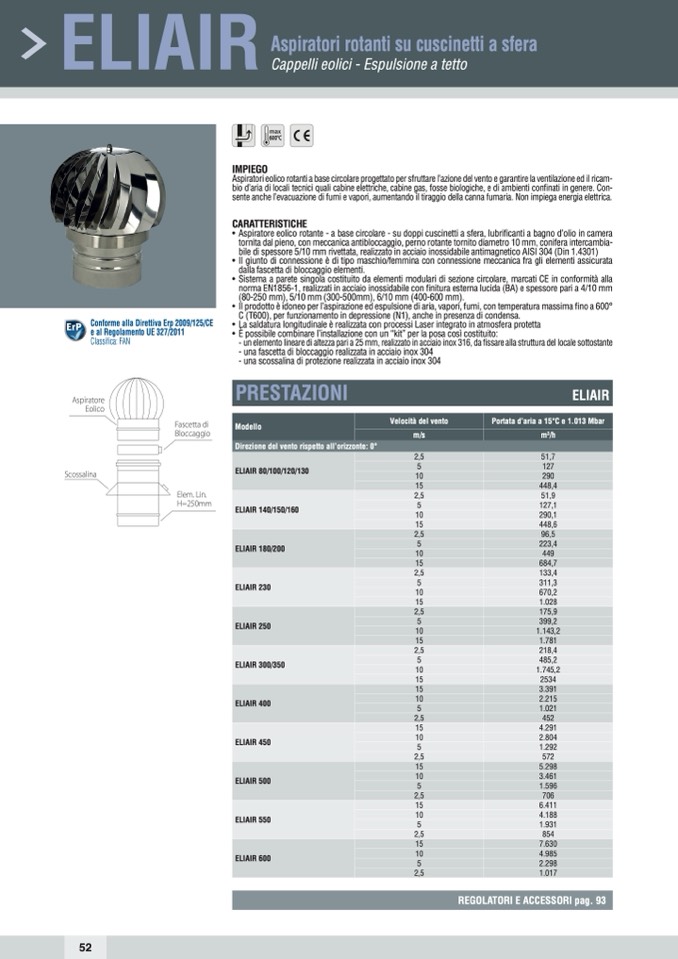

ELIAIR

Aspiratori rotanti su cuscinetti a sfera

Cappelli eolici - Espulsione a tetto

Conforme alla Direttiva Erp 2009/125/CE

e al Regolamento UE 327/2011

Classifica: FAN

• Il prodotto è idoneo per l’aspirazione ed espulsione di aria, vapori, fumi, con temperatura massima

fino a 600°

C (T600), per funzionamento in depressione (N1), anche in presenza di condensa.

600°C

IMPIEGO

Aspiratori eolico rotanti a base circolare progettato per sfruttare l’azione del vento e garantire la ventilazione ed il ricam-

bio d’aria di locali tecnici quali cabine elettriche, cabine gas, fosse biologiche, e di ambienti confinati in genere. Con-

sente anche l’evacuazione di fumi e vapori, aumentando il tiraggio della canna fumaria. Non impiega energia elettrica.

CARATTERISTICHE

• Aspiratore eolico rotante - a base circolare - su doppi cuscinetti a sfera, lubrificanti a bagno d’olio in camera

tornita dal pieno, con meccanica antibloccaggio, perno rotante tornito diametro 10 mm, conifera intercambia-

bile di spessore 5/10 mm rivettata, realizzato in acciaio inossidabile antimagnetico AISI 304 (Din 1.4301)

• Il giunto di connessione è di tipo maschio/femmina con connessione meccanica fra gli elementi assicurata

dalla fascetta di bloccaggio elementi.

• Sistema a parete singola costituito da elementi modulari di sezione circolare, marcati CE in conformità alla

norma EN1856-1, realizzati in acciaio inossidabile con finitura esterna lucida (BA) e spessore pari a 4/10 mm

(80-250 mm), 5/10 mm (300-500mm), 6/10 mm (400-600 mm).

• La saldatura longitudinale è realizzata con processi Laser integrato in atmosfera protetta

• È possibile combinare l’installazione con un “kit” per la posa così costituito:

- un elemento lineare di altezza pari a 25 mm, realizzato in acciaio inox 316, da fissare alla struttura del locale sottostante

- una fascetta di bloccaggio realizzata in acciaio inox 304

- una scossalina di protezione realizzata in acciaio inox 304

Aspiratore

Eolico

Scossalina

PRESTAZIONI

ELIAIR

Modello

Velocità del vento

Portata d’aria a 15°C e 1.013 Mbar

m/s

m

3

/h

Direzione del vento rispetto all’orizzonte: 0°

ELIAIR 80/100/120/130

2,5

51,7

5

127

10

290

15

448,4

ELIAIR 140/150/160

2,5

51,9

5

127,1

10

290,1

15

448,6

ELIAIR 180/200

2,5

96,5

5

223,4

10

449

15

684,7

ELIAIR 230

2,5

133,4

5

311,3

10

670,2

15

1.028

ELIAIR 250

2,5

5

10

15

175,9

399,2

1.143,2

1.781

ELIAIR 300/350

2,5

5

10

15

218,4

485,2

1.745,2

2534

ELIAIR 400

15

3.391

10

2.215

5

1.021

2,5

452

ELIAIR 450

15

4.291

10

2.804

5

1.292

2,5

572

ELIAIR 500

15

5.298

10

3.461

5

1.596

2,5

706

ELIAIR 550

15

6.411

10

4.188

5

1.931

2,5

854

ELIAIR 600

15

7.630

10

4.985

5

2.298

2,5

1.017

Fascetta di

Bloccaggio

Elem. Lin.

H=250mm

REGOLATORI E ACCESSORI pag. 93
