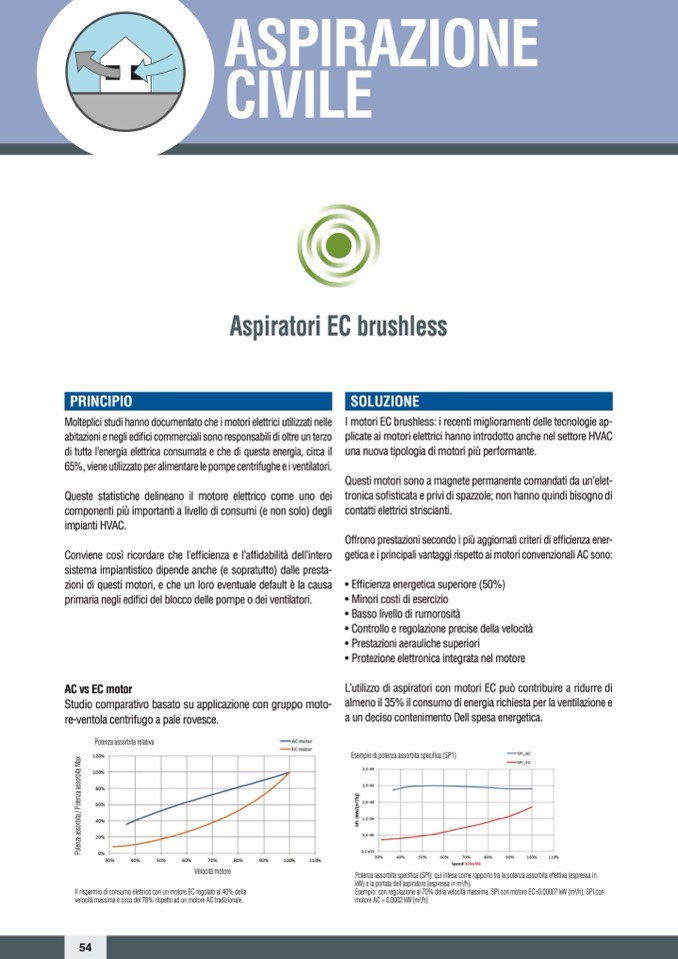

ASPIRAZIONE
CIVILE
Aspiratori EC brushless
PRINCIPIO
Molteplici studi hanno documentato che i motori elettrici utilizzati nelle
abitazioni e negli edifici commerciali sono responsabili di oltre un terzo
di tutta l’energia elettrica consumata e che di questa energia, circa il
65%, viene utilizzato per alimentare le pompe centrifughe e i ventilatori.
Queste statistiche delineano il motore elettrico come uno dei
componenti più importanti a livello di consumi (e non solo) degli
impianti HVAC.
Conviene così ricordare che l’efficienza e l’affidabilità dell’intero
sistema impiantistico dipende anche (e sopratutto) dalle presta-
zioni di questi motori, e che un loro eventuale default
è la causa
primaria negli edifici del blocco delle pompe o dei ventilatori.
AC vs EC motor
Studio comparativo basato su applicazione con gruppo moto-
re-ventola centrifugo a pale rovesce.
SOLUZIONE
I motori EC brushless: i recenti miglioramenti delle tecnologie ap-
plicate ai motori elettrici hanno introdotto anche nel settore HVAC
una nuova tipologia di motori più performante.
Questi motori sono a magnete permanente comandati da un’elet-
tronica sofisticata e privi di spazzole; non hanno quindi bisogno di
contatti elettrici striscianti.
Offrono prestazioni secondo i più aggiornati criteri di efficienza ener-
getica e i principali vantaggi rispetto ai motori convenzionali AC sono:
• Efficienza energetica superiore (50%)
• Minori costi di esercizio
• Basso livello di rumorosità
• Controllo e regolazione precise della velocità
• Prestazioni aerauliche superiori
• Protezione elettronica integrata nel motore
L’utilizzo di aspiratori con motori EC può contribuire a ridurre di
almeno il 35% il consumo di energia richiesta per la ventilazione e
a un deciso contenimento Dell spesa energetica.
Potenza assorbita relativa
Il risparmio di consumo elettrico con un motore EC regolato al 40% della
velocità massima è circa del 70% rispetto ad un motore AC tradizionale.
Velocità motore
Esempio di potenza assorbita specifica (SP1)
Potenza assorbita specifica (SPI): qui intesa come rapporto tra la potenza assorbita effettiva (espressa in
kW) e la portata dell’aspiratore (espressa in m
3
/h).
Esempio: con regolazione al 70% della velocità massima, SPI con motore EC=0.00007 kW (m
3
/h), SPI con
motore AC = 0.0002 kW (m
3
/h)
54
P
o
t
e
n
z
a
a
s
s
o
r
b
i
t
a
/
P
o
t
e
n
z
a
a
s
s
o
r
b
i
t
a
M
a
x
