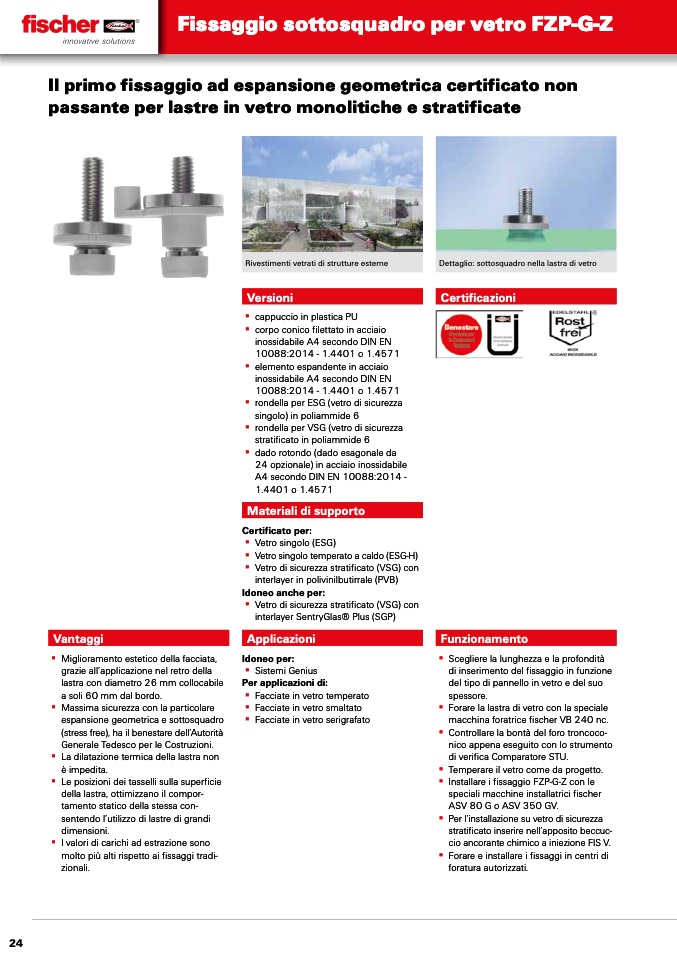

Fissaggio sottosquadro per vetro FZP-G-Z

Il primo fifissaggio ad espansione geometrica certifificato non

passante per lastre in vetro monolitiche e stratifificate

Rivestimenti vetrati di strutture esterne

Versioni

▪▪ cappuccio▪in▪plastica▪PU

▪▪ corpo▪conico▪fifilettato▪in▪acciaio▪

inossidabile▪A4▪secondo▪DIN▪EN▪

10088:2014▪-▪1.4401▪o▪1.4571

▪▪ elemento▪espandente▪in▪acciaio▪

inossidabile▪A4▪secondo▪DIN▪EN▪

10088:2014▪-▪1.4401▪o▪1.4571

▪▪ rondella▪per▪ESG▪(vetro▪di▪sicurezza▪

singolo)▪in▪poliammide▪6

▪▪ rondella▪per▪VSG▪(vetro▪di▪sicurezza▪

stratifificato▪in▪poliammide▪6

▪▪ dado▪rotondo▪(dado▪esagonale▪da▪

24▪opzionale)▪in▪acciaio▪inossidabile▪

A4▪secondo▪DIN▪EN▪10088:2014▪-▪

1.4401▪o▪1.4571

Materiali di supporto

Certifificato per:

▪▪ Vetro▪singolo▪(ESG)

▪▪ Vetro▪singolo▪temperato▪a▪caldo▪(ESG-H)

▪▪ Vetro▪di▪sicurezza▪stratifificato▪(VSG)▪con▪

interlayer▪in▪polivinilbutirrale▪(PVB)

Idoneo anche per:

▪▪ Vetro▪di▪sicurezza▪stratifificato▪(VSG)▪con▪

interlayer▪SentryGlas®▪Plus▪(SGP)

Applicazioni

Idoneo per:

▪▪ Sistemi▪Genius

Per applicazioni di:

▪▪ Facciate▪in▪vetro▪temperato

▪▪ Facciate▪in▪vetro▪smaltato

▪▪ Facciate▪in▪vetro▪serigrafato

Dettaglio: sottosquadro nella lastra di vetro

Certifificazioni

Vantaggi

▪▪ Miglioramento▪estetico▪della▪facciata,▪

grazie▪all’applicazione▪nel▪retro▪della▪

lastra▪con▪diametro▪26▪mm▪collocabile▪

a▪soli▪60▪mm▪dal▪bordo.

▪▪ Massima▪sicurezza▪con▪la▪particolare▪

espansione▪geometrica▪e▪sottosquadro▪

(stress▪free),▪ha▪il▪benestare▪dell’Autorit

à▪

Generale▪Tedesco▪per▪le▪Costruzioni.

▪▪ La▪dilatazione▪termica▪della▪lastra▪non▪

è▪impedita.

▪▪ Le▪posizioni▪dei▪tasselli▪sulla▪super

fificie▪

della▪lastra,▪ottimizzano▪il▪compor-

tamento▪statico▪della▪stessa▪con-

sentendo▪l’utilizzo▪di▪lastre▪di▪grandi▪

dimensioni.

▪▪ I▪valori▪di▪carichi▪ad▪estrazione▪sono▪

molto▪più▪alti▪rispetto▪ai▪fifissaggi▪tradi-

zionali.

Funzionamento

▪▪ Scegliere▪la▪lunghezza▪e▪la▪profondità▪

di▪inserimento▪del▪fifissaggio▪in▪funzione▪

del▪tipo▪di▪pannello▪in▪vetro▪e▪del▪suo▪

spessore.

▪▪ Forare▪la▪lastra▪di▪vetro▪con▪la▪speciale▪

macchina▪foratrice▪fifischer▪VB▪240▪nc.

▪▪ Controllare▪la▪bontà▪del▪foro▪troncoco-

nico▪appena▪eseguito▪con▪lo▪strumento▪

di▪verififica▪Comparatore▪STU.

▪▪ Temperare▪il▪vetro▪come▪da▪progetto.

▪▪ Installare▪i▪fifissaggio▪FZP-G-Z▪con▪le▪

speciali▪macchine▪installatrici▪fifischer▪

ASV▪80▪G▪o▪ASV▪350▪GV.

▪▪ Per▪l’installazione▪su▪vetro▪di▪sicurezza▪

stratifificato▪inserire▪nell’apposito▪beccuc-

cio▪ancorante▪chimico▪a▪iniezione▪FIS▪V.

▪▪ Forare▪e▪installare▪i▪fifissaggi▪in▪centri▪di▪

foratura▪autorizzati.
