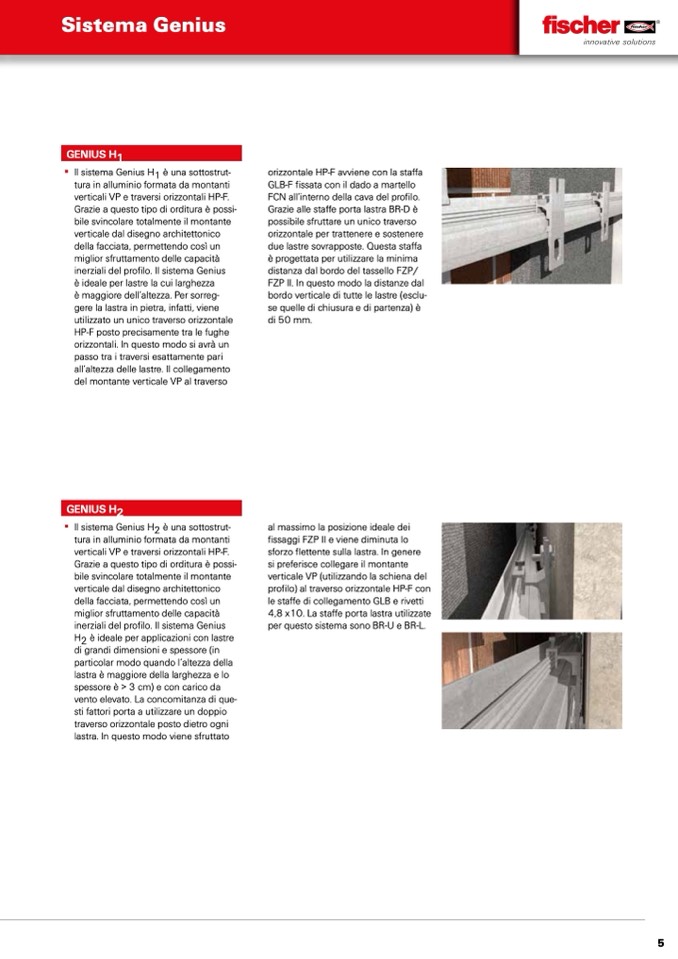

Sistema Genius

GENIUS H1

▪▪ Il▪sistema▪Genius▪H1▪è▪una▪sottostrut-

tura▪in▪alluminio▪formata▪da▪montanti▪

verticali▪VP▪e▪traversi▪orizzontali▪HP-F.▪

Grazie▪a▪questo▪tipo▪di▪orditura▪è▪possi-

bile▪svincolare▪totalmente▪il▪montante▪

verticale▪dal▪disegno▪architettonico▪

della▪facciata,▪permettendo▪così▪un▪

miglior▪sfruttamento▪delle▪capacità▪

inerziali▪del▪profifilo.▪Il▪sistema▪Genius▪

è▪ideale▪per▪lastre▪la▪cui▪larghezza▪

è▪maggiore▪dell’altezza.▪Per▪sorreg-

gere▪la▪lastra▪in▪pietra,▪infatti,▪viene▪

utilizzato▪un▪unico▪traverso▪orizzontale▪

HP-F▪posto▪precisamente▪tra▪le▪fughe▪

orizzontali.▪In▪questo▪modo▪si▪avrà▪un▪

passo▪tra▪i▪traversi▪esattamente▪pari▪▪

all’altezza▪delle▪lastre.▪Il▪collegamento▪

del▪montante▪verticale▪VP▪al▪traverso▪

GENIUS H2

▪▪ Il▪sistema▪Genius▪H2▪è▪una▪sottostrut-

tura▪in▪alluminio▪formata▪da▪montanti▪

verticali▪VP▪e▪traversi▪orizzontali▪HP-F.

Grazie▪a▪questo▪tipo▪di▪orditura▪è▪possi-

bile▪svincolare▪totalmente▪il▪montante▪

verticale▪dal▪disegno▪architettonico▪

della▪facciata,▪permettendo▪così▪un▪

miglior▪sfruttamento▪delle▪capacità▪

inerziali▪del▪profifilo.▪Il▪sistema▪Genius▪

H2▪è▪ideale▪per▪applicazioni▪con▪lastre▪

di▪grandi▪dimensioni▪e▪spessore▪(in▪

particolar▪modo▪quando▪l’altezza▪della▪

lastra▪è▪maggiore▪della▪larghezza▪e▪lo▪

spessore▪è▪>▪3▪cm)▪e▪con▪carico▪da▪

vento▪elevato.▪La▪concomitanza▪di▪que-

sti▪fattori▪porta▪a▪utilizzare▪un▪doppio▪

traverso▪orizzontale▪posto▪dietro▪ogni▪

lastra.▪In▪questo▪modo▪viene▪sfruttato▪

orizzontale▪HP-F▪avviene▪con▪la▪staffffa▪

GLB-F▪fifissata▪con▪il▪dado▪a▪martello▪

FCN▪all’interno▪della▪cava▪del▪profifilo.▪

Grazie▪alle▪staffffe▪porta▪lastra▪BR-D▪è▪

possibile▪sfruttare▪un▪unico▪traverso▪

orizzontale▪per▪trattenere▪e▪sostenere▪

due▪lastre▪sovrapposte.▪Questa▪staffffa▪▪

è▪progettata▪per▪utilizzare▪la▪minima▪

distanza▪dal▪bordo▪del▪tassello▪FZP/

FZP▪II.▪In▪questo▪modo▪la▪distanze▪dal▪

bordo▪verticale▪di▪tutte▪le▪lastre▪(esclu-

se▪quelle▪di▪chiusura▪e▪di▪partenza)▪è▪

di▪50▪mm.▪

al▪massimo▪la▪posizione▪ideale▪dei▪

fifissaggi▪FZP▪II▪e▪viene▪diminuta▪lo▪

sforzo▪flflettente▪sulla▪lastra.▪In▪genere▪

si▪preferisce▪collegare▪il▪montante▪

verticale▪VP▪(utilizzando▪la▪schiena▪del▪

profifilo)▪al▪traverso▪orizzontale▪HP-F▪con▪

le▪staffffe▪di▪collegamento▪GLB▪e▪rivetti▪

4,8▪x10.▪La▪staffffe▪porta▪lastra▪utilizzate▪

per▪questo▪sistema▪sono▪BR-U▪e▪BR-L.

5
