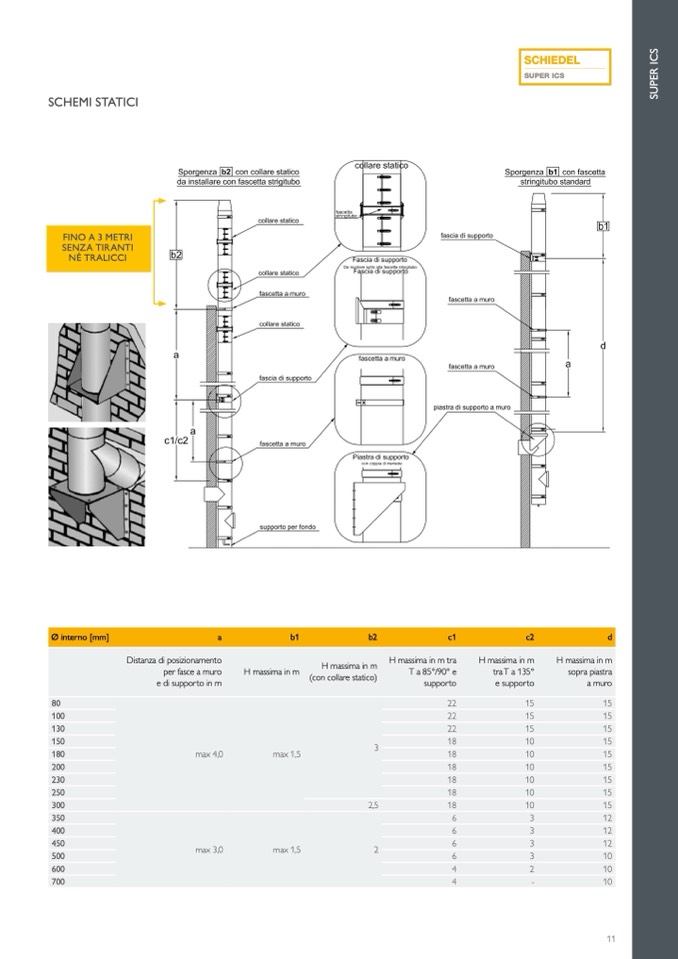

SCHEMI STATICI

FINO A 3 METRI

SENZA TIRANTI

NÉ TRALICCI

Ø interno [mm]

80

100

130

150

180

200

230

250

300

350

400

450

500

600

700

a

Distanza di posizionamento

per fasce a muro

e di supporto in m

max 4,0

max 3,0

b1

H massima in m

max 1,5

max 1,5

b2

H massima in m

(con collare statico)

3

2,5

2

c1

c2

H massima in m tra

H massima in m

T a 85°/90° e

traT a 135°

supporto

e supporto

22

15

22

15

22

15

18

10

18

10

18

10

18

10

18

10

18

10

6

3

6

3

6

3

6

3

4

2

4

-

d

H massima in m

sopra piastra

a muro

15

15

15

15

15

15

15

15

15

12

12

12

10

10

10

SUPER ICS
