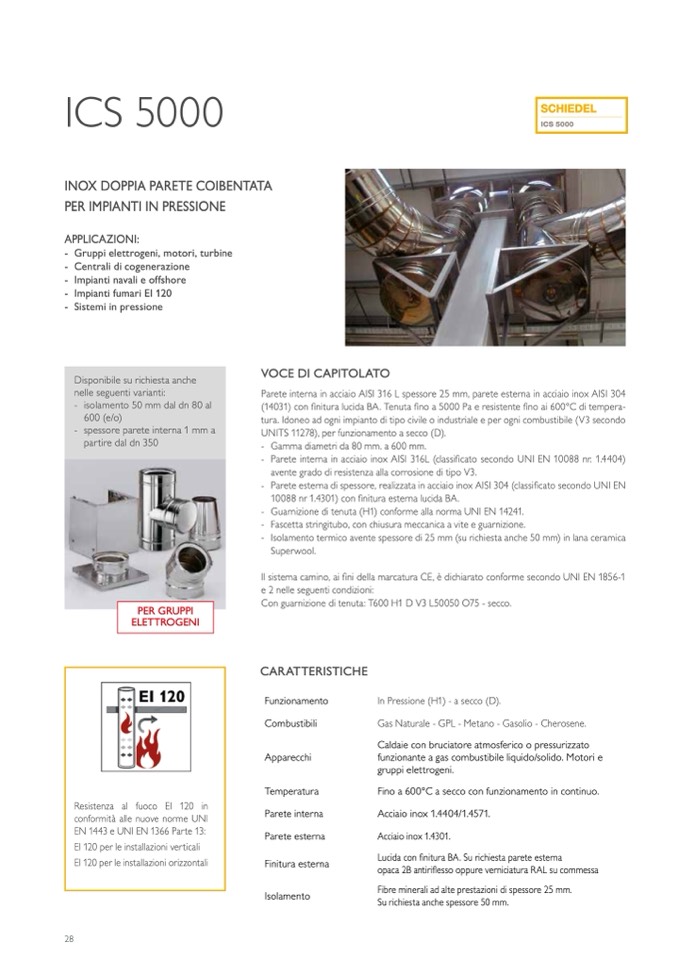

ICS 5000
INOX DOPPIA PARETE COIBENTATA
PER IMPIANTI IN PRESSIONE
ICS 5000
APPLICAZIONI:
- Gruppi elettrogeni, motori, turbine
- Centrali di cogenerazione
- Impianti navali e offshore
- Impianti fumari EI 120
- Sistemi in pressione
VOCE DI CAPITOLATO
Parete interna in acciaio AISI 316 L spessore 25 mm, parete esterna in acciaio inox AISI 304
(14031) con finitura lucida BA. Tenuta fino a 5000 Pa e resistente fino ai 600°C di tempera-
tura. Idoneo ad ogni impianto di tipo civile o industriale e per ogni combustibile (V3 secondo
UNITS 11278), per funzionamento a secco (D).
- Gamma diametri da 80 mm. a 600 mm.
- Parete interna in acciaio inox AISI 316L (classificato secondo UNI EN 10088 nr. 1.4404)
avente grado di resistenza alla corrosione di tipo V3.
- Pareteesternadispessore,realizzatainacciaioinoxAISI304(classificatosecondoUNIEN
10088 nr 1.4301) con finitura esterna lucida BA.
- Guarnizione di tenuta (H1) conforme alla norma UNI EN 14241.
- Fascetta stringitubo, con chiusura meccanica a vite e guarnizione.
- Isolamento termico avente spessore di 25 mm (su richiesta anche 50 mm) in lana ceramica
Superwool.
Il sistema camino, ai fini della marcatura CE, è dichiarato conforme secondo UNI EN 1856-1
e 2 nelle seguenti condizioni:
Con guarnizione di tenuta: T600 H1 D V3 L50050 O75 - secco.
Disponibile su richiesta anche
nelle seguenti varianti:
- isolamento 50 mm dal dn 80 al
600 (e/o)
- spessore parete interna 1 mm a
partire dal dn 350
PER GRUPPI
ELETTROGENI
CARATTERISTICHE
Funzionamento
Combustibili
Apparecchi
Temperatura
Parete interna
Parete esterna
Finitura esterna
Isolamento
In Pressione (H1) - a secco (D).
Gas Naturale - GPL - Metano - Gasolio - Cherosene.
Caldaie con bruciatore atmosferico o pressurizzato
funzionante a gas combustibile liquido/solido. Motori e
gruppi elettrogeni.
Fino a 600°C a secco con funzionamento in continuo.
Acciaio inox 1.4404/1.4571.
Acciaio inox 1.4301.
Lucida con finitura BA. Su richiesta parete esterna
opaca 2B antiriflesso oppure verniciatura RAL su commessa
Fibre minerali ad alte prestazioni di spessore 25 mm.
Su richiesta anche spessore 50 mm.
Resistenza al fuoco EI 120 in
conformità alle nuove norme UNI
EN 1443 e UNI EN 1366 Parte 13:
EI 120 per le installazioni verticali
EI 120 per le installazioni orizzontali
