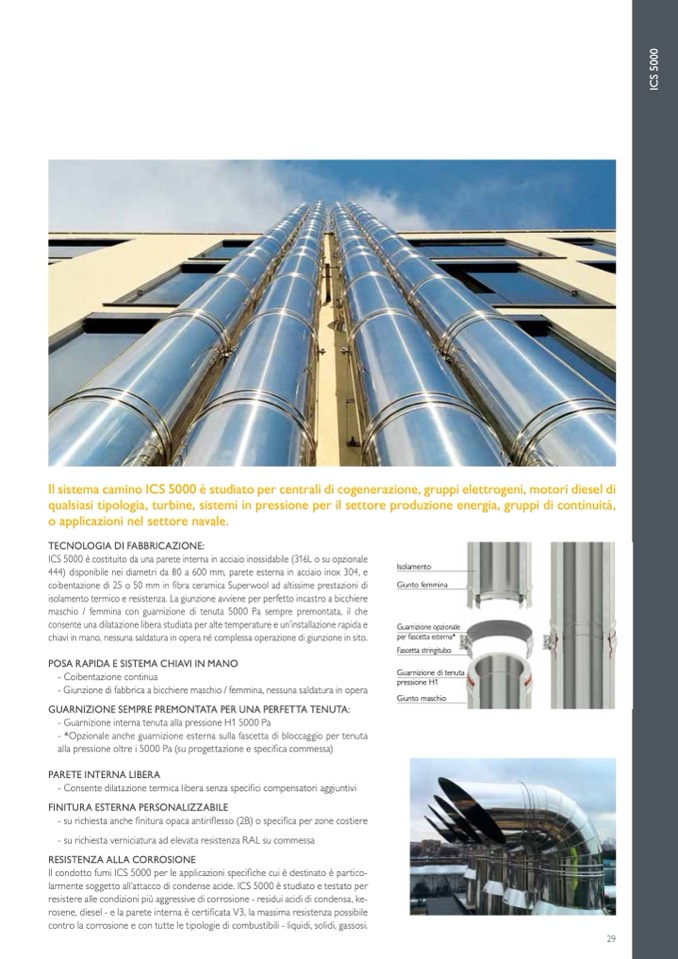

Il sistema camino ICS 5000 è studiato per centrali di cogenerazione, gruppi elettrogeni, motori diesel di

qualsiasi tipologia, turbine, sistemi in pressione per il settore produzione energia, gruppi di continuità,

o applicazioni nel settore navale.

TECNOLOGIA DI FABBRICAZIONE:

ICS 5000 è costituito da una parete interna in acciaio inossidabile (316L o su opzionale

444) disponibile nei diametri da 80 a 600 mm, parete esterna in acciaio inox 304, e

coibentazione di 25 o 50 mm in fibra ceramica Superwool ad altissime prestazioni di

isolamento termico e resistenza. La giunzione avviene per perfetto incastro a bicchiere

maschio / femmina con guarnizione di tenuta 5000 Pa sempre premontata, il che

consente una dilatazione libera studiata per alte temperature e un’installazione rapida e

chiavi in mano, nessuna saldatura in opera né complessa operazione di giunzione in sito.

POSA RAPIDA E SISTEMA CHIAVI IN MANO

- Coibentazione continua

- Giunzione di fabbrica a bicchiere maschio / femmina, nessuna saldatura in opera

GUARNIZIONE SEMPRE PREMONTATA PER UNA PERFETTA TENUTA:

- Guarnizione interna tenuta alla pressione H1 5000 Pa

- *Opzionale anche guarnizione esterna sulla fascetta di bloccaggio per tenuta

alla pressione oltre i 5000 Pa (su progettazione e specifica commessa)

PARETE INTERNA LIBERA

- Consente dilatazione termica libera senza specifici compensatori aggiuntivi

FINITURA ESTERNA PERSONALIZZABILE

- su richiesta anche finitura opaca antiriflesso (2B) o specifica per zone costiere

- su richiesta verniciatura ad elevata resistenza RAL su commessa

RESISTENZA ALLA CORROSIONE

Il condotto fumi ICS 5000 per le applicazioni specifiche cui è destinato è partico-

larmente soggetto all’attacco di condense acide. ICS 5000 è studiato e testato per

resistere alle condizioni più aggressive di corrosione - residui acidi di condensa, ke-

rosene, diesel - e la parete interna è certificata V3, la massima resistenza possibile

contro la corrosione e con tutte le tipologie di combustibili - liquidi, solidi, gassosi.

Isolamento

Giunto femmina

Guarnizione opzionale

per fascetta esterna*

Fascetta stringitubo

Guarnizione di tenuta

pressione H1

Giunto maschio
