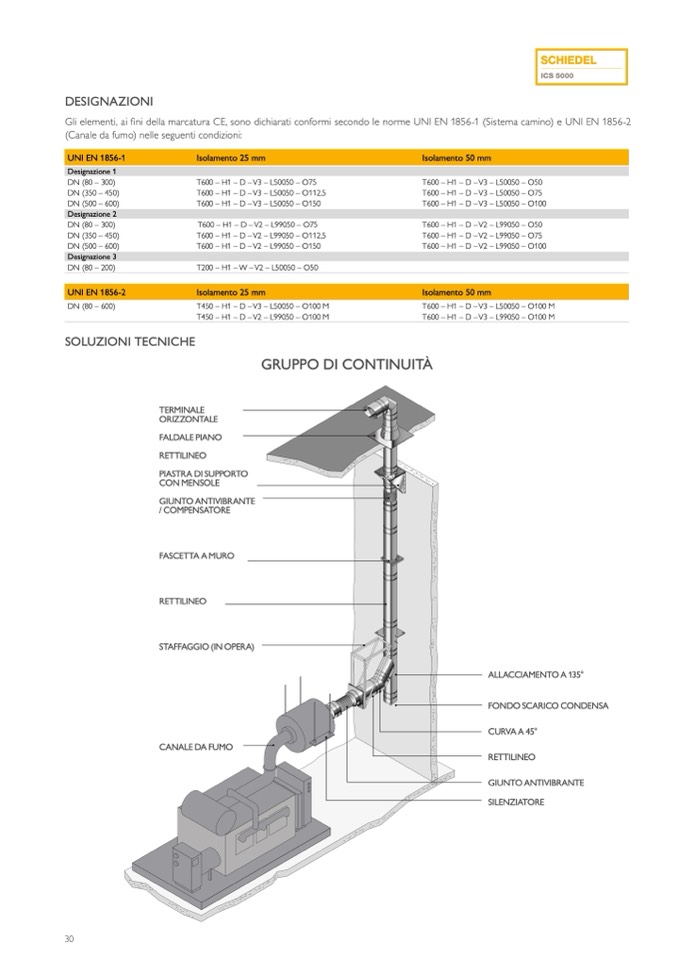

DESIGNAZIONI

Gli elementi, ai fini della marcatura CE, sono dichiarati conformi secondo le norme UNI EN 1856-1 (Sistema camino) e UNI EN 1856-2

(Canale da fumo) nelle seguenti condizioni:

ICS 5000

UNI EN 1856-1

Designazione 1

DN (80 – 300)

DN (350 – 450)

DN (500 – 600)

Designazione 2

DN (80 – 300)

DN (350 – 450)

DN (500 – 600)

Designazione 3

DN (80 – 200)

UNI EN 1856-2

DN (80 – 600)

SOLUZIONI TECNICHE

TERMINALE

ORIZZONTALE

FALDALE PIANO

RETTILINEO

PIASTRA DI SUPPORTO

CON MENSOLE

GIUNTO ANTIVIBRANTE

/ COMPENSATORE

FASCETTA A MURO

RETTILINEO

STAFFAGGIO (IN OPERA)

CANALE DA FUMO

Isolamento 25 mm

T600 – H1 – D –V3 – L50050 – O75

T600 – H1 – D –V3 – L50050 – O112,5

T600 – H1 – D –V3 – L50050 – O150

T600 – H1 – D –V2 – L99050 – O75

T600 – H1 – D –V2 – L99050 – O112,5

T600 – H1 – D –V2 – L99050 – O150

T200 – H1 – W – V2 – L50050 – O50

Isolamento 25 mm

T450 – H1 – D –V3 – L50050 – O100 M

T450 – H1 – D –V2 – L99050 – O100 M

Isolamento 50 mm

T600 – H1 – D –V3 – L50050 – O50

T600 – H1 – D –V3 – L50050 – O75

T600 – H1 – D –V3 – L50050 – O100

T600 – H1 – D –V2 – L99050 – O50

T600 – H1 – D –V2 – L99050 – O75

T600 – H1 – D –V2 – L99050 – O100

Isolamento 50 mm

T600 – H1 – D –V3 – L50050 – O100 M

T600 – H1 – D –V3 – L99050 – O100 M

GRUPPO DI CONTINUITÀ

ALLACCIAMENTO A 135°

FONDO SCARICO CONDENSA

CURVA A 45°

RETTILINEO

GIUNTO ANTIVIBRANTE

SILENZIATORE
