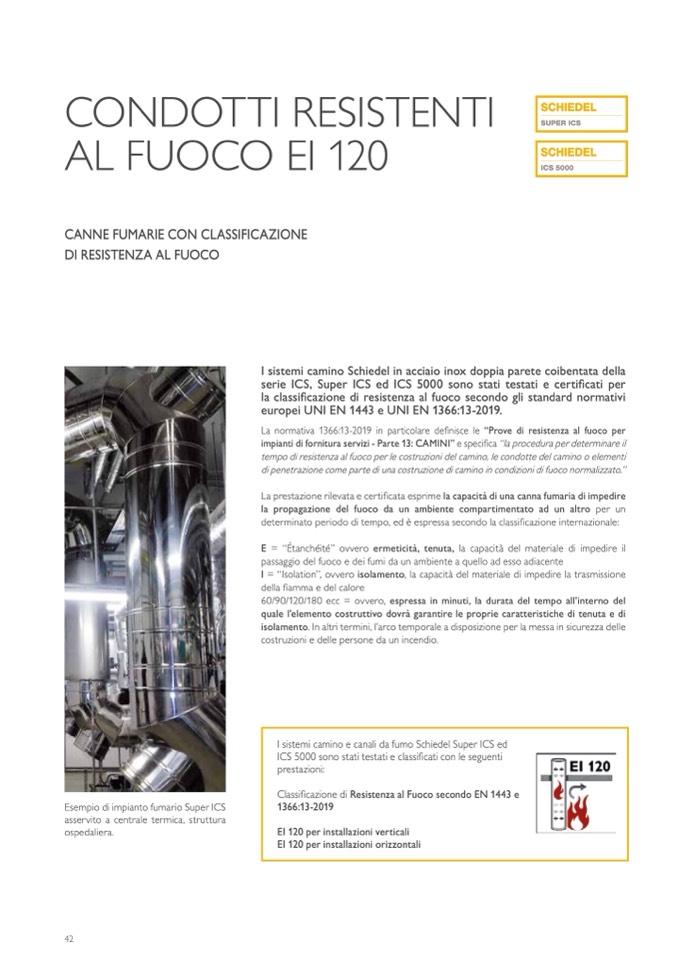

CONDOTTI RESISTENTI
AL FUOCO EI 120
CANNE FUMARIE CON CLASSIFICAZIONE
DI RESISTENZA AL FUOCO
SUPER ICS
ICS 5000
I sistemi camino Schiedel in acciaio inox doppia parete coibentata della
serie ICS, Super ICS ed ICS 5000 sono stati testati e certificati per
la classificazione di resistenza al fuoco secondo gli standard normativi
europei UNI EN 1443 e UNI EN 1366:13-2019.
La normativa 1366:13-2019 in particolare definisce le “Prove di resistenza al fuoco per
impianti di fornitura servizi - Parte 13: CAMINI” e specifica “la procedura per determinare il
tempo di resistenza al fuoco per le costruzioni del camino, le condotte del camino o elementi
di penetrazione come parte di una costruzione di camino in condizioni di fuoco normalizzato.”
La prestazione rilevata e certificata esprime la capacità di una canna fumaria di impedire
la propagazione del fuoco da un ambiente compartimentato ad un altro per un
determinato periodo di tempo, ed è espressa secondo la classificazione internazionale:
E = “Étanchéité” ovvero ermeticità, tenuta, la capacità del materiale di impedire il
passaggio del fuoco e dei fumi da un ambiente a quello ad esso adiacente
I = “Isolation”, ovvero isolamento, la capacità del materiale di impedire la trasmissione
della fiamma e del calore
60/90/120/180 ecc = ovvero, espressa in minuti, la durata del tempo all’interno del
quale l’elemento costruttivo dovrà garantire le proprie caratteristiche di tenuta e di
isolamento. In altri termini, l’arco temporale a disposizione per la messa in sicurezza delle
costruzioni e delle persone da un incendio.
I sistemi camino e canali da fumo Schiedel Super ICS ed
ICS 5000 sono stati testati e classificati con le seguenti
prestazioni:
Classificazione di Resistenza al Fuoco secondo EN 1443 e
1366:13-2019
EI 120 per installazioni verticali
EI 120 per installazioni orizzontali
Esempio di impianto fumario Super ICS
asservito a centrale termica, struttura
ospedaliera.
