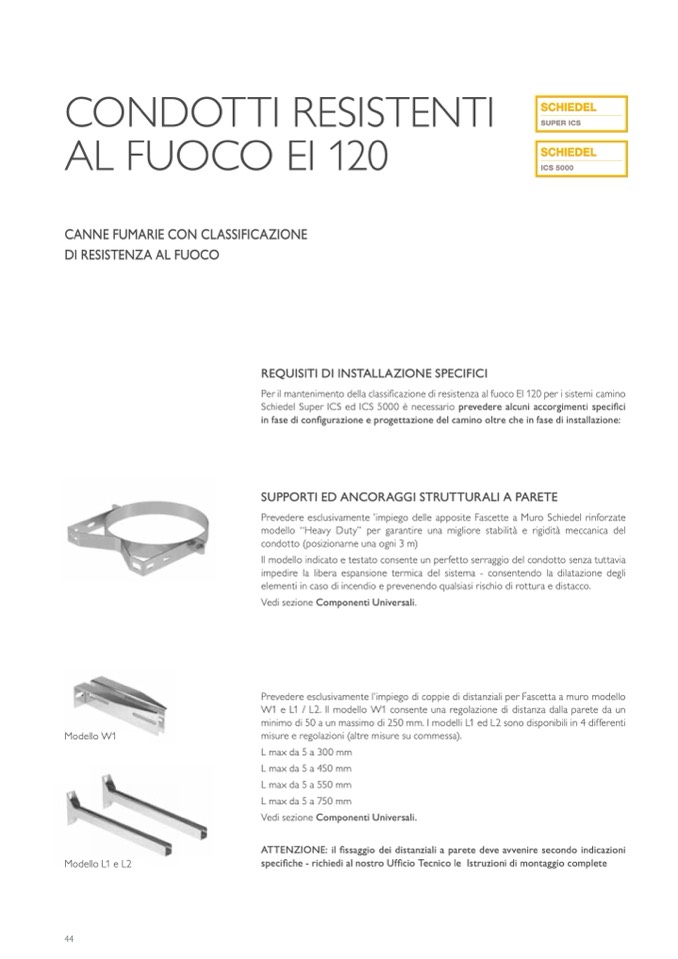

CONDOTTI RESISTENTI
AL FUOCO EI 120
CANNE FUMARIE CON CLASSIFICAZIONE
DI RESISTENZA AL FUOCO
SUPER ICS
ICS 5000
Modello W1
Modello L1 e L2
REQUISITI DI INSTALLAZIONE SPECIFICI
Per il mantenimento della classificazione di resistenza al fuoco EI 120 per i sistemi camino
Schiedel Super ICS ed ICS 5000 è necessario prevedere alcuni accorgimenti specifici
in fase di configurazione e progettazione del camino oltre che in fase di installazione:
SUPPORTI ED ANCORAGGI STRUTTURALI A PARETE
Prevedere esclusivamente ’impiego delle apposite Fascette a Muro Schiedel rinforzate
modello “Heavy Duty” per garantire una migliore stabilità e rigidità meccanica del
condotto (posizionarne una ogni 3 m)
Il modello indicato e testato consente un perfetto serraggio del condotto senza tuttavia
impedire la libera espansione termica del sistema - consentendo la dilatazione degli
elementi in caso di incendio e prevenendo qualsiasi rischio di rottura e distacco.
Vedi sezione Componenti Universali.
Prevedere esclusivamente l’impiego di coppie di distanziali per Fascetta a muro modello
W1 e L1 / L2. Il modello W1 consente una regolazione di distanza dalla parete da un
minimo di 50 a un massimo di 250 mm. I modelli L1 ed L2 sono disponibili in 4 differenti
misure e regolazioni (altre misure su commessa).
L max da 5 a 300 mm
L max da 5 a 450 mm
L max da 5 a 550 mm
L max da 5 a 750 mm
Vedi sezione Componenti Universali.
ATTENZIONE: il fissaggio dei distanziali a parete deve avvenire secondo indicazioni
specifiche - richiedi al nostro Ufficio Tecnico le Istruzioni di montaggio complete
