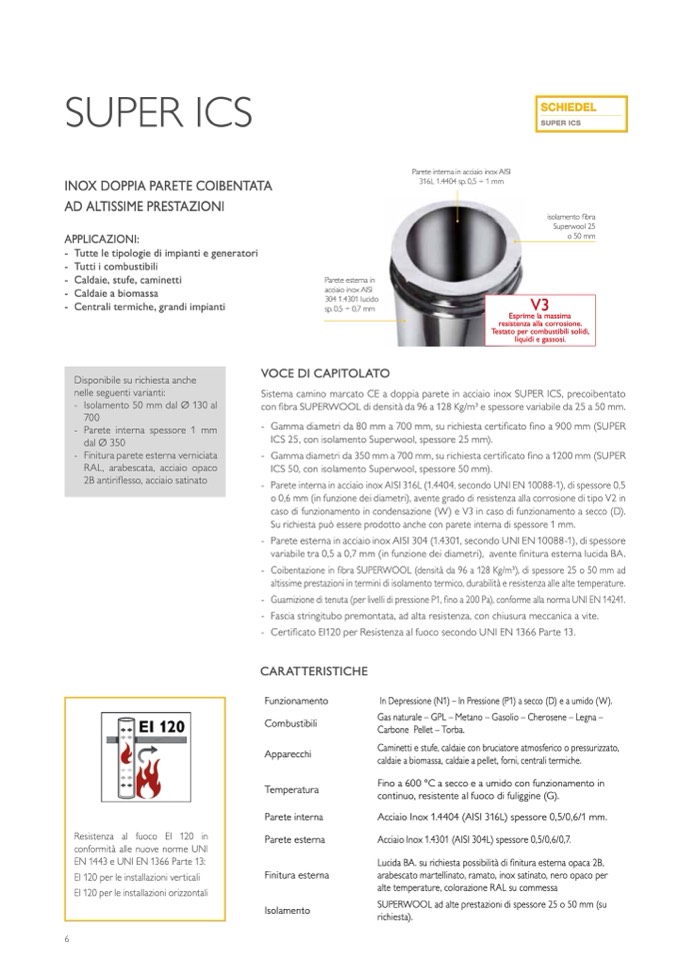

SUPER ICS

INOX DOPPIA PARETE COIBENTATA

AD ALTISSIME PRESTAZIONI

APPLICAZIONI:

- Tutte le tipologie di impianti e generatori

- Tutti i combustibili

- Caldaie, stufe, caminetti

- Caldaie a biomassa

- Centrali termiche, grandi impianti

Parete interna in acciaio inox AISI

316L 1.4404 sp. 0,5 ÷ 1 mm

SUPER ICS

isolamento fibra

Superwool 25

o 50 mm

Parete esterna in

acciaio inox AISI

304 1.4301 lucido

sp. 0,5 ÷ 0,7 mm

VOCE DI CAPITOLATO

6

Disponibile su richiesta anche

nelle seguenti varianti:

- Isolamento 50 mm dal Ø 130 al

700

- Parete interna spessore 1 mm

dal Ø 350

- Finitura parete esterna verniciata

RAL, arabescata, acciaio opaco

2B antiriflesso, acciaio satinato

Sistema camino marcato CE a doppia parete in acciaio inox SUPER ICS, precoibentato

con fibra SUPERWOOL di densità da 96 a 128 Kg/m3 e spessore variabile da 25 a 50 mm.

- Gammadiametrida80mma700mm,surichiestacertificatofinoa900mm(SUPER

ICS 25, con isolamento Superwool, spessore 25 mm).

- Gammadiametrida350mma700mm,surichiestacertificatofinoa1200mm(SUPER

ICS 50, con isolamento Superwool, spessore 50 mm).

- Parete interna in acciaio inox AISI 316L (1.4404, secondo UNI EN 10088-1), di spessore 0,5

o 0,6 mm (in funzione dei diametri), avente grado di resistenza alla corrosione di tipo V2 in

caso di funzionamento in condensazione (W) e V3 in caso di funzionamento a secco (D).

Su richiesta può essere prodotto anche con parete interna di spessore 1 mm.

- Parete esterna in acciaio inox AISI 304 (1.4301, secondo UNI EN 10088-1), di spessore

variabile tra 0,5 a 0,7 mm (in funzione dei diametri), avente finitura esterna lucida BA.

- CoibentazioneinfibraSUPERWOOL(densitàda96a128Kg/m3),dispessore25o50mmad

altissime prestazioni in termini di isolamento termico, durabilità e resistenza alle alte temperature.

- Guarnizioneditenuta(perlivellidipressioneP1,finoa200Pa),conformeallanormaUNIEN14241.

- Fascia stringitubo premontata, ad alta resistenza, con chiusura meccanica a vite.

- Certificato EI120 per Resistenza al fuoco secondo UNI EN 1366 Parte 13.

CARATTERISTICHE

Funzionamento

Combustibili

Apparecchi

Temperatura

Parete interna

Parete esterna

Finitura esterna

Isolamento

In Depressione (N1) – In Pressione (P1) a secco (D) e a umido (W).

Gas naturale – GPL – Metano – Gasolio – Cherosene – Legna –

Carbone Pellet – Torba.

Caminetti e stufe, caldaie con bruciatore atmosferico o pressurizzato,

caldaie a biomassa, caldaie a pellet, forni, centrali termiche.

Fino a 600 °C a secco e a umido con funzionamento in

continuo, resistente al fuoco di fuliggine (G).

Acciaio Inox 1.4404 (AISI 316L) spessore 0,5/0,6/1 mm.

Acciaio Inox 1.4301 (AISI 304L) spessore 0,5/0,6/0,7.

Lucida BA. su richiesta possibilità di finitura esterna opaca 2B,

arabescato martellinato, ramato, inox satinato, nero opaco per

alte temperature, colorazione RAL su commessa

SUPERWOOL ad alte prestazioni di spessore 25 o 50 mm (su

richiesta).

V3

Esprime la massima

resistenza alla corrosione.

Testato per combustibili solidi,

liquidi e gassosi.

Resistenza al fuoco EI 120 in

conformità alle nuove norme UNI

EN 1443 e UNI EN 1366 Parte 13:

EI 120 per le installazioni verticali

EI 120 per le installazioni orizzontali
