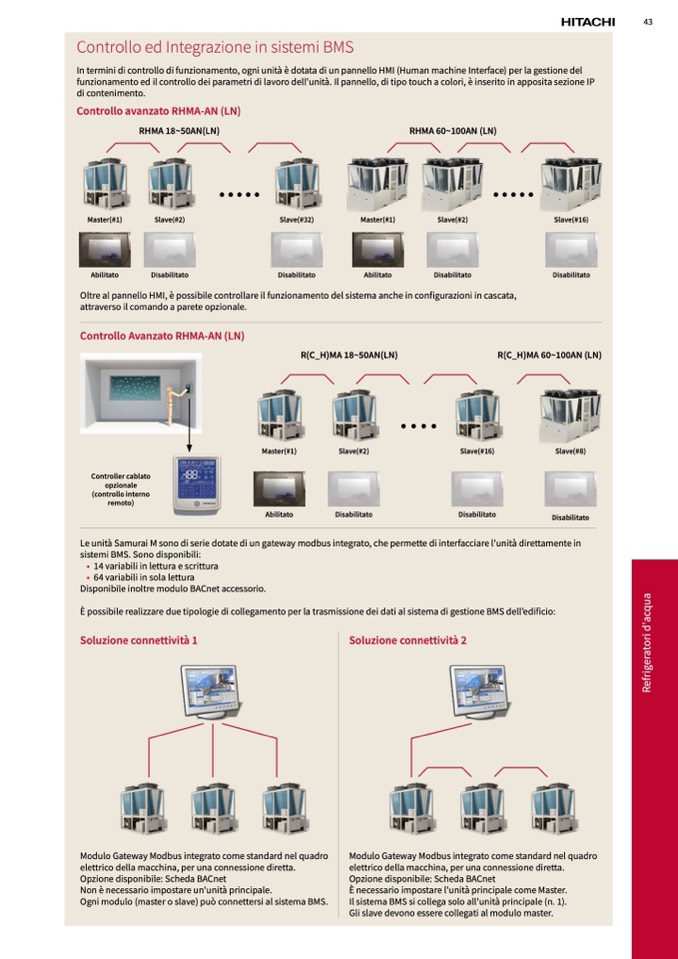

Controllo ed Integrazione in sistemi BMS

In termini di controllo di funzionamento, ogni unità è dotata di un pannello HMI (Human machine Interface) per la gestione del

funzionamento ed il controllo dei parametri di lavoro dell’unità. Il pannello, di tipo touch a colori, è inserito in apposita sezione IP

di contenimento.

Controllo avanzato RHMA-AN (LN)

RHMA 18~50AN(LN)

Master(#1)

Slave(#2)

Abilitato

Disabilitato

Slave(#32)

Disabilitato

Master(#1)

Abilitato

RHMA 60~100AN (LN)

Slave(#2)

Disabilitato

Slave(#16)

Disabilitato

Oltre al pannello HMI, è possibile controllare il funzionamento del sistema anche in configurazioni in cascata,

attraverso il comando a parete opzionale.

Controllo Avanzato RHMA-AN (LN)

Controller cablato

opzionale

(controllo interno

remoto)

R(C_H)MA 18~50AN(LN)

Slave(#2)

Disabilitato

R(C_H)MA 60~100AN (LN)

Master(#1)

Abilitato

Slave(#16)

Disabilitato

Slave(#8)

Disabilitato

Le unità Samurai M sono di serie dotate di un gateway modbus integrato, che permette di interfacciare l'unità direttamente in

sistemi BMS. Sono disponibili:

• 14 variabili in lettura e scrittura

• 64 variabili in sola lettura

Disponibile inoltre modulo BACnet accessorio.

È possibile realizzare due tipologie di collegamento per la trasmissione dei dati al sistema di gestione BMS dell’edificio:

Soluzione connettività 1

Modulo Gateway Modbus integrato come standard nel quadro

elettrico della macchina, per una connessione diretta.

Opzione disponibile: Scheda BACnet

Non è necessario impostare un'unità principale.

Ogni modulo (master o slave) può connettersi al sistema BMS.

Soluzione connettività 2

Modulo Gateway Modbus integrato come standard nel quadro

elettrico della macchina, per una connessione diretta.

Opzione disponibile: Scheda BACnet

È necessario impostare l'unità principale come Master.

Il sistema BMS si collega solo all'unità principale (n. 1).

Gli slave devono essere collegati al modulo master.
