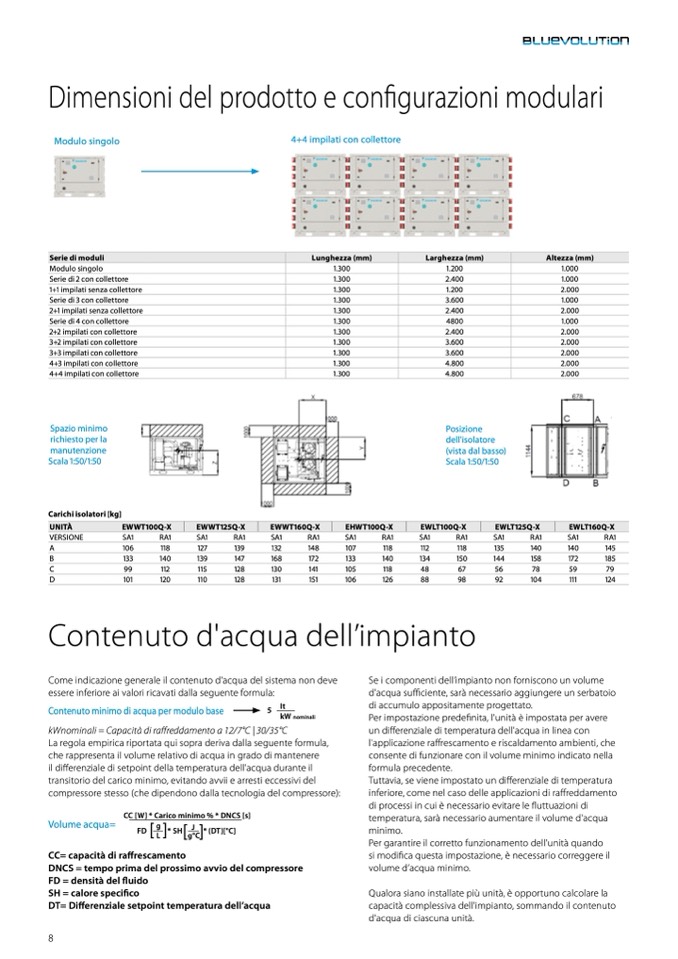

Dimensioni del prodotto e configurazioni modulari
Modulo singolo
Modulo singolo
Serie di 2 con collettore
1+1 impilati senza collettore
Serie di 3 con collettore
2+1 impilati senza collettore
Serie di 4 con collettore
2+2 impilati con collettore
3+2 impilati con collettore
3+3 impilati con collettore
4+3 impilati con collettore
4+4 impilati con collettore
Spazio minimo
richiesto per la
manutenzione
Scala 1:50/1:50
Carichi isolatori [kg]
VERSIONE
SA1
RA1
SA1
RA1
SA1
RA1
A
106
118
127
139
132
148
B
133
140
139
147
168
172
C
99
112
115
128
130
141
D
101
120
110
128
131
151
1.300
1.300
1.300
1.300
1.300
1.300
1.300
1.300
1.300
1.300
1.300
1.200
1.000
2.400
1.000
1.200
2.000
3.600
1.000
2.400
2.000
4800
1.000
2.400
2.000
3.600
2.000
3.600
2.000
4.800
2.000
4.800
2.000
Posizione
dell'isolatore
(vista dal basso)
Scala 1:50/1:50
RA1
SA1
RA1
SA1
RA1
118
135
140
140
145
150
144
158
172
185
67
56
78
59
79
98
92
104
111
124
4+4 impilati con collettore
Serie di moduli
Lunghezza (mm)
Larghezza (mm)
Altezza (mm)
UNITÀ
EWWT100Q-X
EWWT125Q-X
EWWT160Q-X
EHWT100Q-X
EWLT100Q-X
EWLT125Q-X
EWLT160Q-X
SA1
RA1
SA1
107
118
112
133
140
134
105
118
48
106
126
88
Contenuto d'acqua dell’impianto
Come indicazione generale il contenuto d’acqua del sistema non deve
essere inferiore ai valori ricavati dalla seguente formula:
Contenuto minimo di acqua per modulo base
5
It
kW nominali
kWnominali = Capacità di raffreddamento a 12/7°C | 30/35°C
La regola empirica riportata qui sopra deriva dalla seguente formula,
che rappresenta il volume relativo di acqua in grado di mantenere
il differenziale di setpoint della temperatura dell'acqua durante il
transitorio del carico minimo, evitando avvii e arresti eccessivi del
compressore stesso (che dipendono dalla tecnologia del compressore):
CC [W] * Carico minimo % * DNCS [s]
Se i componenti dell’impianto non forniscono un volume
d'acqua sufficiente, sarà necessario aggiungere un serbatoio
di accumulo appositamente progettato.
Per impostazione predefinita, l'unità è impostata per avere
un differenziale di temperatura dell'acqua in linea con
l'applicazione raffrescamento e riscaldamento ambienti, che
consente di funzionare con il volume minimo indicato nella
formula precedente.
Tuttavia, se viene impostato un differenziale di temperatura
inferiore, come nel caso delle applicazioni di raffreddamento
di processi in cui è necessario evitare le fluttuazioni di
temperatura, sarà necessario aumentare il volume d'acqua
minimo.
Per garantire il corretto funzionamento dell'unità quando
si modifica questa impostazione, è necessario correggere il
volume d’acqua minimo.
Qualora siano installate più unità, è opportuno calcolare la
capacità complessiva dell'impianto, sommando il contenuto
d'acqua di ciascuna unità.
Volume acqua=
FD
g
* SH
J
L
g°C
* (DT)[°C]
CC= capacità di raffrescamento
DNCS = tempo prima del prossimo avvio del compressore
FD = densità del fluido
SH = calore specifico
DT= Differenziale setpoint temperatura dell’acqua
