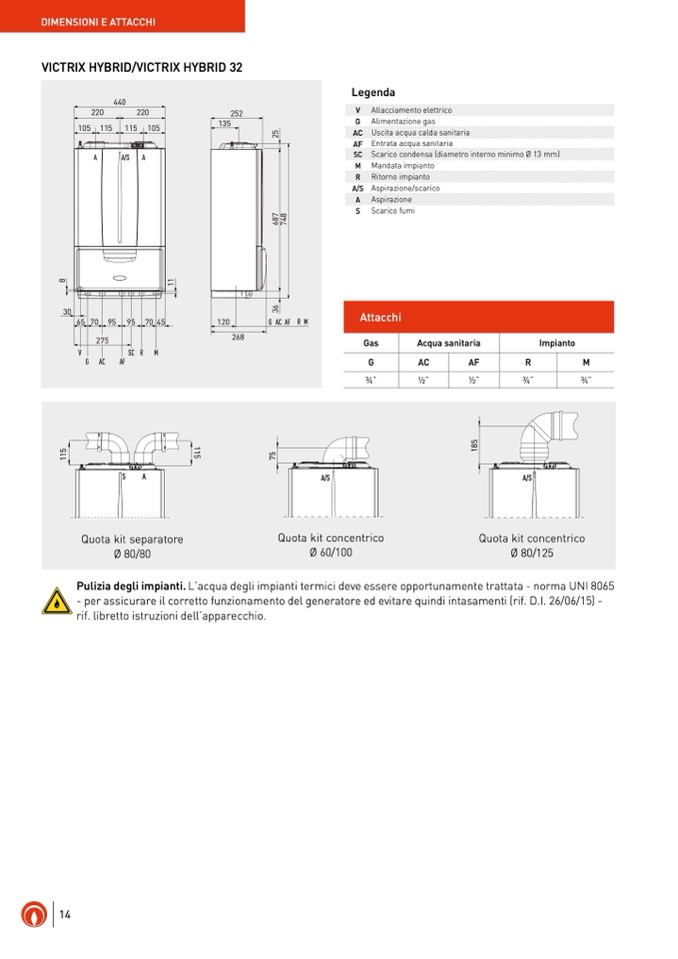

DIMENSIONI E ATTACCHI

VICTRIX HYBRID/VICTRIX HYBRID 32

440

220

220

105 115 115 105

A

A/S

A

252

135

5

2

7

8

6

8

4

7

Legenda

V Allacciamento elettrico

G Alimentazione gas

AC Uscita acqua calda sanitaria

AF Entrata acqua sanitaria

SC Scarico condensa (diametro interno minimo Ø 13 mm)

M Mandata impianto

R Ritorno impianto

A/S Aspirazione/scarico

A Aspirazione

S Scarico fumi

Attacchi

Gas

Acqua sanitaria

Impianto

G

AC

AF

R

M

3⁄4”

1⁄2”

1⁄2”

3⁄4”

3⁄4”

8

1

30

6

3

65 70 95 95 70 45

120

G AC AF R M

275

268

V

SC

R

M

G

A

C

AF

14

1

5

8

1

5

5

7

S

A

A/S

Quota kit separatore

Ø 80/80

Quota kit concentrico

Ø 60/100

A/S

Quota kit concentrico

Ø 80/125

Pulizia degli impianti. L’acqua degli impianti termici deve essere opportunamente trattata - norma UNI 8065

- per assicurare il corretto funzionamento del generatore ed evitare quindi intasamenti (rif. D.I. 26/06/15) -

rif. libretto istruzioni dell’apparecchio.
