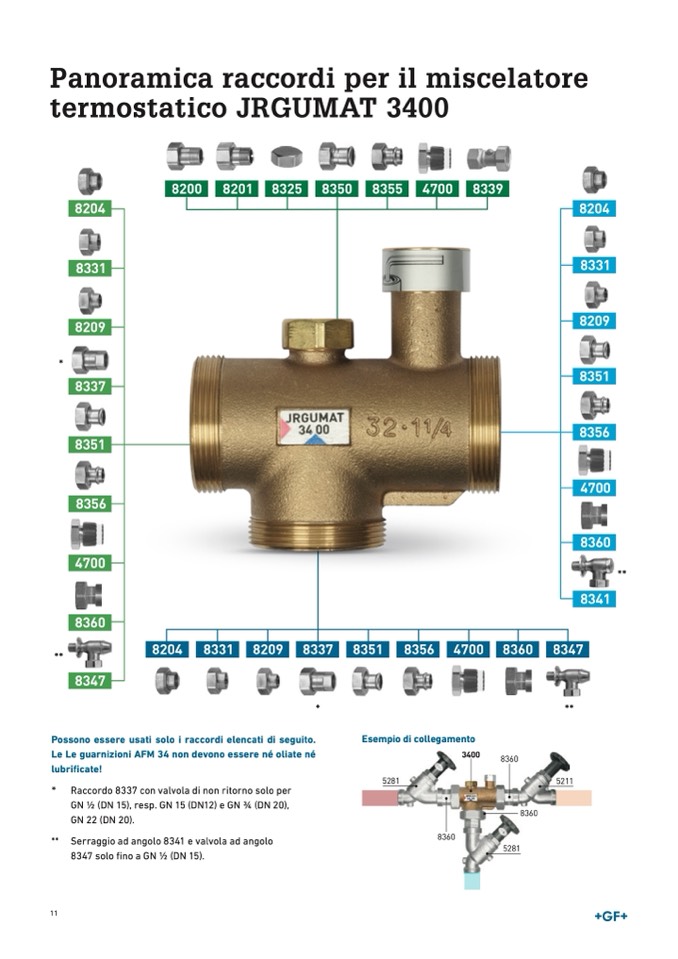

Panoramica raccordi per il miscelatore

termostatico JRGUMAT 3400

Possono essere usati solo i raccordi elencati di seguito.

Le Le guarnizioni AFM 34 non devono essere né oliate né

lubrificate!

* Raccordo 8337 con valvola di non ritorno solo per

GN 1⁄2 (DN 15), resp. GN 15 (DN12) e GN 3⁄4 (DN 20),

GN 22 (DN 20).

** Serraggio ad angolo 8341 e valvola ad angolo

8347 solo fino a GN 1⁄2 (DN 15).

Esempio di collegamento

3400

8360

8360

5281

5281

5211

8360
