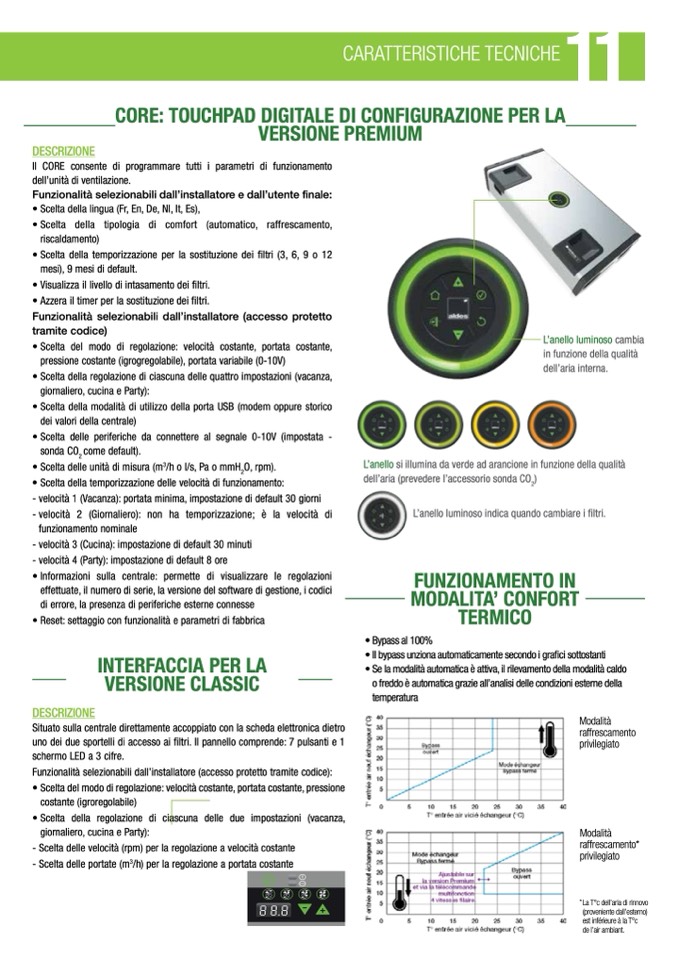

CARATTERISTICHE TECNICHE

11

core: Touchpad diGiTale di confiGurazione per la

versione preMiuM

funzionaMenTo in

ModaliTa’ conforT

TerMico

inTerfaccia per la

versione classic

DESCRIZIONE

Il CORE consente di programmare tutti i parametri di funzionamento

dell’unità di ventilazione.

Funzionalità selezionabili dall’installatore e dall’utente finale:

• Scelta della lingua (Fr, En, De, Nl, It, Es),

•Scelta della tipologia di comfort (automatico, raffrescamento,

riscaldamento)

• Scelta della temporizzazione per la sostituzione dei filtri (3, 6, 9 o 12

mesi), 9 mesi di default.

• Visualizza il livello di intasamento dei filtri.

• Azzera il timer per la sostituzione dei filtri.

Funzionalità selezionabili dall’installatore (accesso protetto

tramite codice)

• Scelta del modo di regolazione: velocità costante, portata costante,

pressione costante (igrogregolabile), portata variabile (0-10V)

• Scelta della regolazione di ciascuna delle quattro impostazioni (vacanza,

giornaliero, cucina e Party):

• Scelta della modalità di utilizzo della porta USB (modem oppure storico

dei valori della centrale)

• Scelta delle periferiche da connettere al segnale 0-10V (impostata -

sonda CO

2

come default).

• Scelta delle unità di misura (m

3

/h o l/s, Pa o mmH

2

O, rpm).

• Scelta della temporizzazione delle velocità di funzionamento:

- velocità 1 (Vacanza): portata minima, impostazione di default 30 giorni

- velocità 2 (Giornaliero): non ha temporizzazione; è la velocità di

funzionamento nominale

- velocità 3 (Cucina): impostazione di default 30 minuti

- velocità 4 (Party): impostazione di default 8 ore

• Informazioni sulla centrale: permette di visualizzare le regolazioni

effettuate, il numero di serie, la versione del software di gestione, i codici

di errore, la presenza di periferiche esterne connesse

• Reset: settaggio con funzionalità e parametri di fabbrica

DESCRIZIONE

Situato sulla centrale direttamente accoppiato con la scheda elettronica dietro

uno dei due sportelli di accesso ai filtri. Il pannello comprende: 7 pulsanti e 1

schermo LED a 3 cifre.

Funzionalità selezionabili dall’installatore (accesso protetto tramite codice):

• Scelta del modo di regolazione: velocità costante, portata costante, pressione

costante (igroregolabile)

• Scelta della regolazione di ciascuna delle due impostazioni (vacanza,

giornaliero, cucina e Party):

- Scelta delle velocità (rpm) per la regolazione a velocità costante

- Scelta delle portate (m

3

/h) per la regolazione a portata costante

L’anello luminoso cambia

in funzione della qualità

dell’aria interna.

L’anello si illumina da verde ad arancione in funzione della qualità

dell’aria (prevedere l’accessorio sonda CO

2

)

L’anello luminoso indica quando cambiare i filtri.

• Bypass al 100%

• Il bypass unziona automaticamente secondo i grafici sottostanti

• Se la modalità automatica è attiva, il rilevamento della modalità caldo

o freddo è automatica grazie all’analisi delle condizioni esterne della

temperatura

Modalità

raffrescamento

privilegiato

Modalità

raffrescamento*

privilegiato

* La T°c dell’aria di rinnovo

(proveniente dall’esterno)

est inférieure à la T°c

de l’air ambiant .
