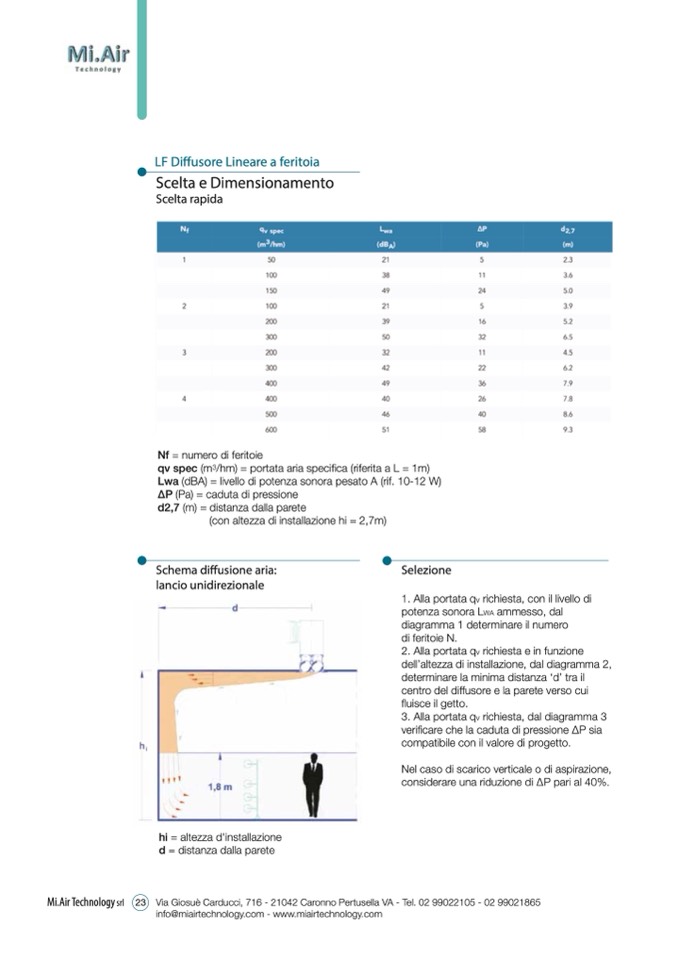

LF Diffusore Lineare a feritoia

Scelta e Dimensionamento

Scelta rapida

Nf = numero di feritoie

qv spec (m

3

/hm) = portata aria specifica (riferita a L = 1m)

Lwa (dBA) = livello di potenza sonora pesato A (rif. 10-12 W)

ΔP (Pa) = caduta di pressione

d2,7 (m) = distanza dalla parete

(con altezza di installazione hi = 2,7m)

Schema diffusione aria:

lancio unidirezionale

Selezione

1. Alla portata qv richiesta, con il livello di

potenza sonora L

WA

ammesso, dal

diagramma 1 determinare il numero

di feritoie N.

2. Alla portata qv richiesta e in funzione

dell’altezza di installazione, dal diagramma 2,

determinare la minima distanza ‘d’ tra il

centro del diffusore e la parete verso cui

fluisce il getto.

3. Alla portata qv richiesta, dal diagramma 3

verificare che la caduta di pressione ΔP sia

compatibile con il valore di progetto.

Nel caso di scarico verticale o di aspirazione,

considerare una riduzione di ΔP pari al 40%.

Mi.Air Technology srl

23 Via Giosuè Carducci, 716 - 21042 Caronno Pertusella VA - Tel. 02 99022105 - 02 99021865

info@miairtechnology.com - www.miairtechnology.com

hi = altezza d'installazione

d = distanza dalla parete
