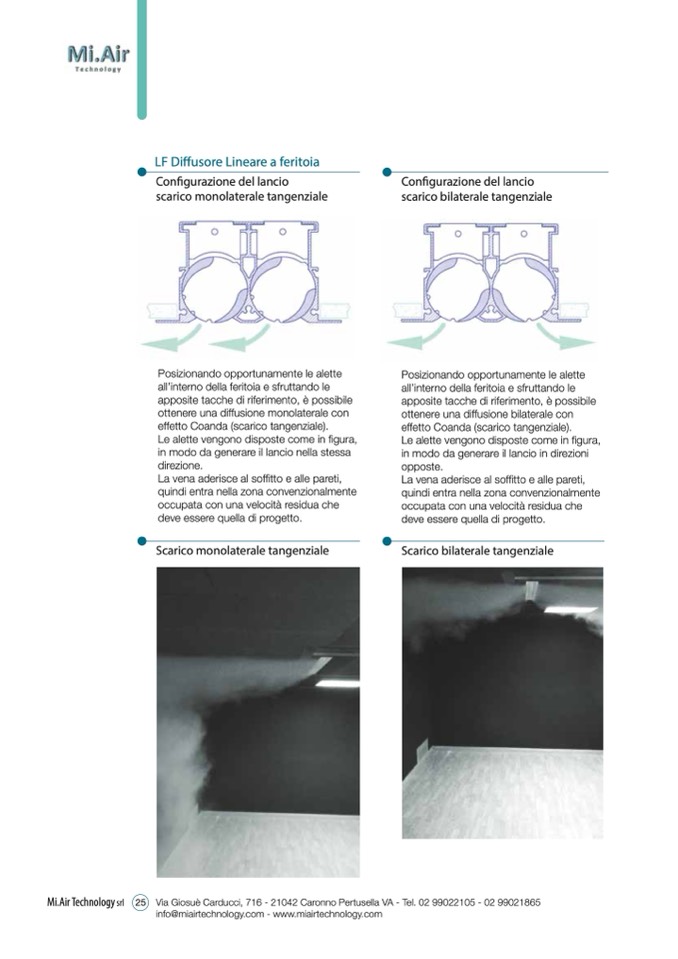

LF Diffusore Lineare a feritoia
Configurazione del lancio
scarico monolaterale tangenziale
Configurazione del lancio
scarico bilaterale tangenziale
Posizionando opportunamente le alette
all’interno della feritoia e sfruttando le
apposite tacche di riferimento, è possibile
ottenere una diffusione monolaterale con
effetto Coanda (scarico tangenziale).
Le alette vengono disposte come in figura,
in modo da generare il lancio nella stessa
direzione.
La vena aderisce al soffitto e alle pareti,
quindi entra nella zona convenzionalmente
occupata con una velocità residua che
deve essere quella di progetto.
Scarico monolaterale tangenziale
Posizionando opportunamente le alette
all’interno della feritoia e sfruttando le
apposite tacche di riferimento, è possibile
ottenere una diffusione bilaterale con
effetto Coanda (scarico tangenziale).
Le alette vengono disposte come in figura,
in modo da generare il lancio in direzioni
opposte.
La vena aderisce al soffitto e alle pareti,
quindi entra nella zona convenzionalmente
occupata con una velocità residua che
deve essere quella di progetto.
Scarico bilaterale tangenziale
