Legenda
Q [m
3
/h] o [l/s] • portata d’aria immessa
BxH [mm] • dimensioni nominali della griglia
Δp [Pa] • perdite di carico
31 Via Giosuè Carducci, 716 - 21042 Caronno Pertusella VA - Tel. 02 99022105 - 02 99021865
info@miairtechnology.com - www.miairtechnology.com

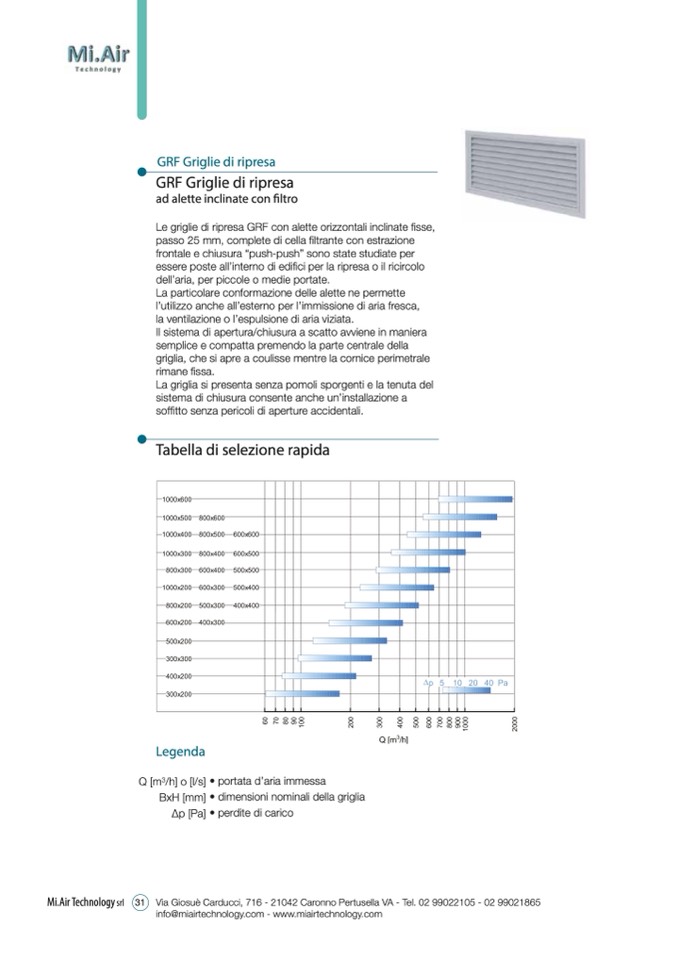

GRF Griglie di ripresa
GRF Griglie di ripresa
ad alette inclinate con filtro
Le griglie di ripresa GRF con alette orizzontali inclinate fisse,
passo 25 mm, complete di cella filtrante con estrazione
frontale e chiusura “push-push” sono state studiate per
essere poste all’interno di edifici per la ripresa o il ricircolo
dell’aria, per piccole o medie portate.
La particolare conformazione delle alette ne permette
l’utilizzo anche all’esterno per l’immissione di aria fresca,
la ventilazione o l’espulsione di aria viziata.
Il sistema di apertura/chiusura a scatto avviene in maniera
semplice e compatta premendo la parte centrale della
griglia, che si apre a coulisse mentre la cornice perimetrale
rimane fissa.
La griglia si presenta senza pomoli sporgenti e la tenuta del
sistema di chiusura consente anche un’installazione a
soffitto senza pericoli di aperture accidentali.
Tabella di selezione rapida
