CTC - Fissaggio con viti

CTM - Fissaggio con viti

Mi.Air Technology srl

Installazione

su canale rettangolare:

1 - Prevedere il foro sul canale (B+15 x H+15)

2 - Inserire nel foro del canale un controtelaio di dimensioni pari

a quelle del foro e fissare lo stesso con viti o rivetti

3 - Inserire e avvitare la griglia

a muro con plenum:

1 - Prevedere il foro nella muratura delle misure (B+15 x H+15)

2 - Murare il plenum a filo muro

3 - Inserire e avvitare la griglia

36 Via Giosuè Carducci, 716 - 21042 Caronno Pertusella VA - Tel. 02 99022105 - 02 99021865

info@miairtechnology.com - www.miairtechnology.com

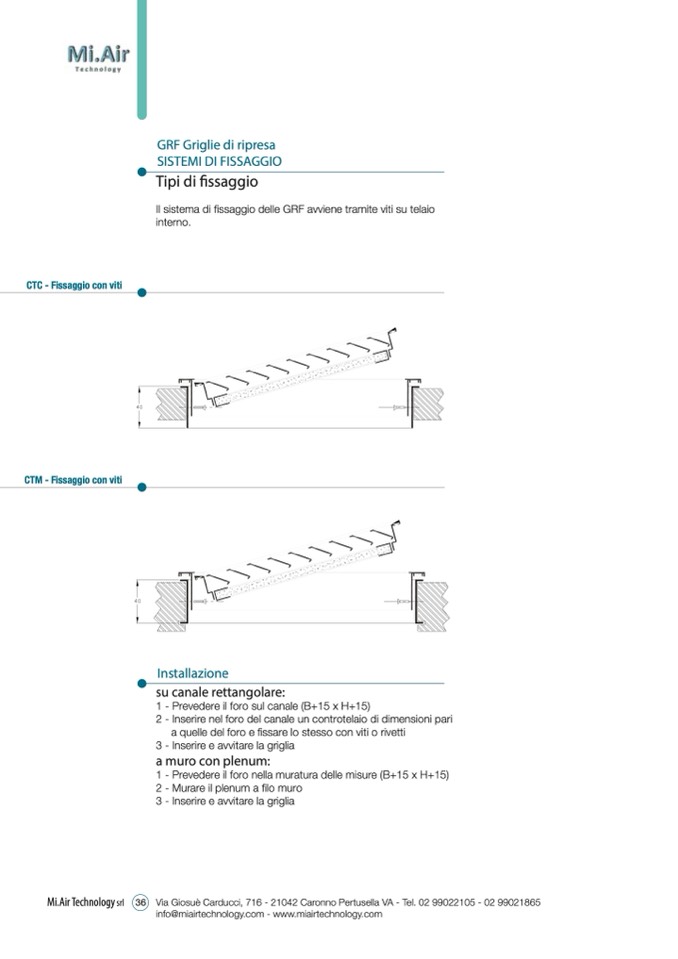

GRF Griglie di ripresa

SISTEMI DI FISSAGGIO

Tipi di fissaggio

Il sistema di fissaggio delle GRF avviene tramite viti su telaio

interno.
