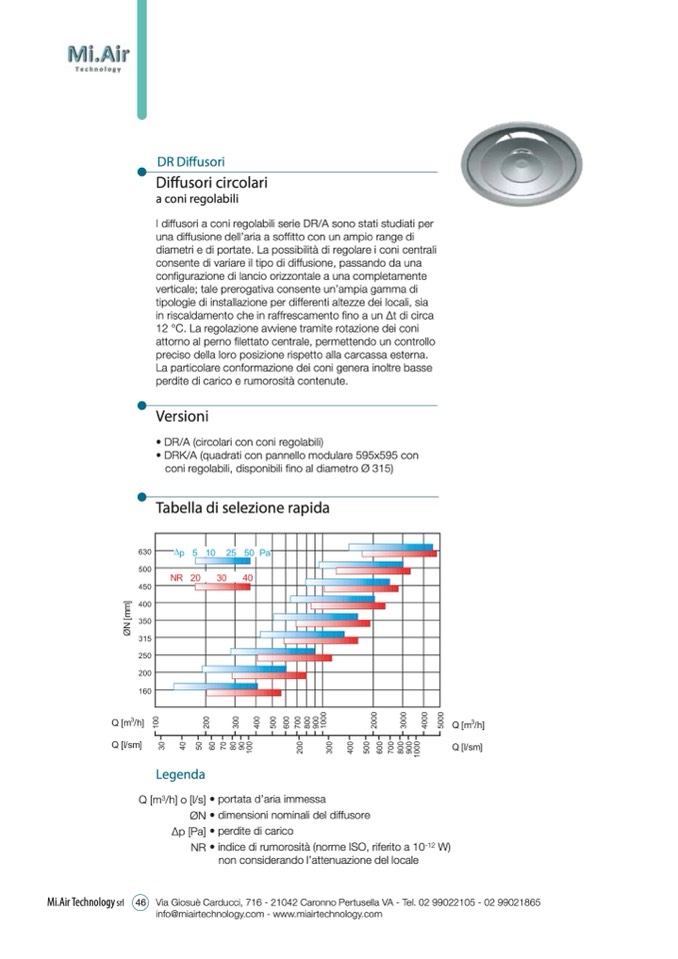

DR Diffusori

Diffusori circolari

a coni regolabili

I diffusori a coni regolabili serie DR/A sono stati studiati per

una diffusione dell’aria a soffitto con un ampio range di

diametri e di portate. La possibilità di regolare i coni centrali

consente di variare il tipo di diffusione, passando da una

configurazione di lancio orizzontale a una completamente

verticale; tale prerogativa consente un’ampia gamma di

tipologie di installazione per differenti altezze dei locali, sia

in riscaldamento che in raffrescamento fino a un Δt di circa

12 °C. La regolazione avviene tramite rotazione dei coni

attorno al perno filettato centrale, permettendo un controllo

preciso della loro posizione rispetto alla carcassa esterna.

La particolare conformazione dei coni genera inoltre basse

perdite di carico e rumorosità contenute.

Versioni

• DR/A (circolari con coni regolabili)

• DRK/A (quadrati con pannello modulare 595x595 con

coni regolabili, disponibili fino al diametro Ø 315)

Tabella di selezione rapida

Mi.Air Technology srl

Legenda

Q [m

3

/h] o [l/s] • portata d’aria immessa

ØN • dimensioni nominali del diffusore

Δp [Pa] • perdite di carico

NR • indice di rumorosità (norme ISO, riferito a 10

-12

W)

non considerando l’attenuazione del locale
