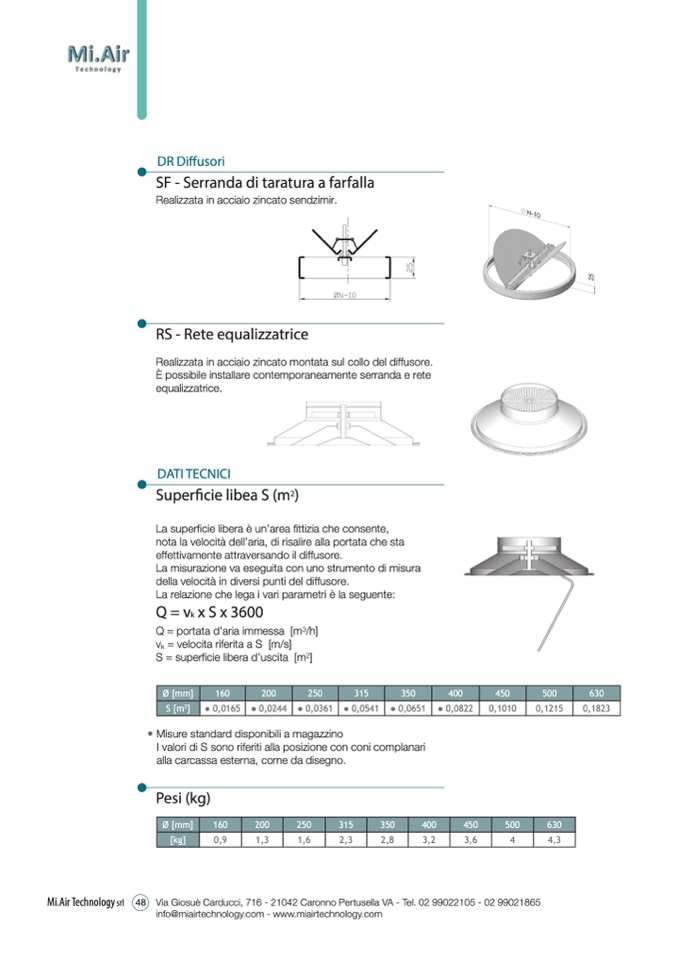

DR Diffusori
SF - Serranda di taratura a farfalla
Realizzata in acciaio zincato sendzimir.
RS - Rete equalizzatrice
Realizzata in acciaio zincato montata sul collo del diffusore.
È possibile installare contemporaneamente serranda e rete
equalizzatrice.
DATI TECNICI
Superficie libea S (m
2
)
La superficie libera è un’area fittizia che consente,
nota la velocità dell’aria, di risalire alla portata che sta
effettivamente attraversando il diffusore.
La misurazione va eseguita con uno strumento di misura
della velocità in diversi punti del diffusore.
La relazione che lega i vari parametri è la seguente:
Q = v
k
x S x 3600
Q = portata d’aria immessa [m
3
/h]
v
k
= velocita riferita a S [m/s]
S = superficie libera d’uscita [m
2
]
● 0,0165 ● 0,0244 ● 0,0361 ● 0,0541 ● 0,0651
• Misure standard disponibili a magazzino
I valori di S sono riferiti alla posizione con coni complanari
alla carcassa esterna, come da disegno.
Pesi (kg)
● 0,0822 0,1010
0,1215
0,1823
4,3
Ø [mm]
160
200
250
315
350
400
450
500
630
S [m
2
]
Ø [mm]
160
200
250
315
0,9
1,3
1,6
2,3
2,8
3,2
3,6
4
350
400
450
500
630
[kg]
