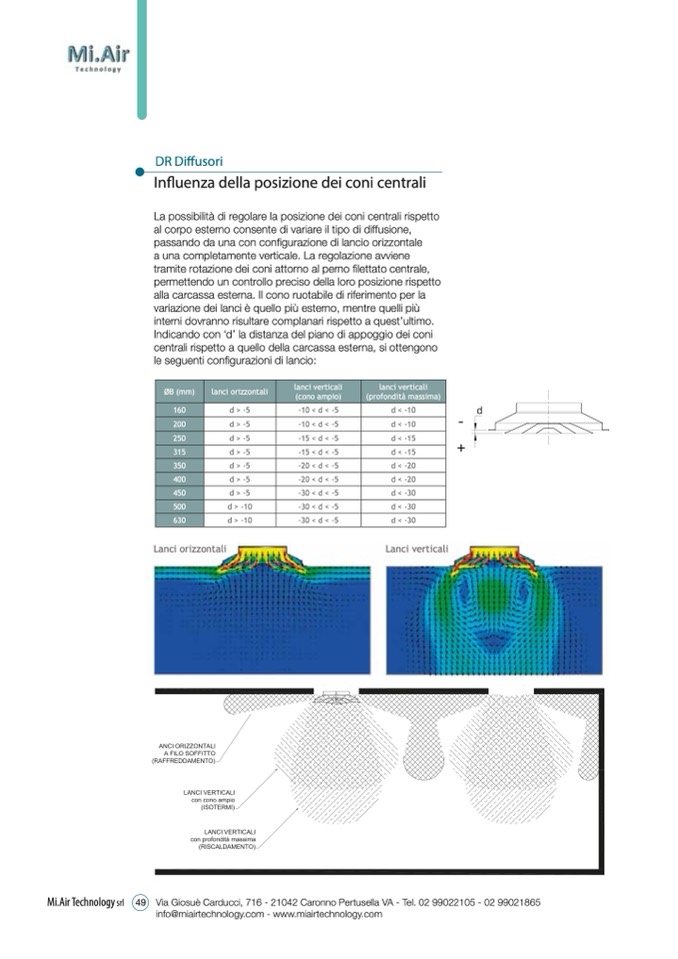

DR Diffusori
Influenza della posizione dei coni centrali
La possibilità di regolare la posizione dei coni centrali rispetto
al corpo esterno consente di variare il tipo di diffusione,
passando da una con configurazione di lancio orizzontale
a una completamente verticale. La regolazione avviene
tramite rotazione dei coni attorno al perno filettato centrale,
permettendo un controllo preciso della loro posizione rispetto
alla carcassa esterna. Il cono ruotabile di riferimento per la
variazione dei lanci è quello più esterno, mentre quelli più
interni dovranno risultare complanari rispetto a quest’ultimo.
Indicando con ‘d’ la distanza del piano di appoggio dei coni
centrali rispetto a quello della carcassa esterna, si ottengono
le seguenti configurazioni di lancio:
ØB (mm)
160
200
250
315
350
400
450
500
630
Lanci orizzontali
lanci verticali
(cono ampio)
-10 < d < -5
-10 < d < -5
-15 < d < -5
-15 < d < -5
-20 < d < -5
-20 < d < -5
-30 < d < -5
-30 < d < -5
-30 < d < -5
lanci verticali
(profondità massima)
d < -10
d < -10
d < -15
d < -15
d < -20
d < -20
d < -30
d < -30
d < -30
Lanci verticali
lanci orizzontali
d > -5
d > -5
d > -5
d > -5
d > -5
d > -5
d > -5
d > -10
d > -10
