Legenda e note

Q [m

3

/h] o [l/s] • portata d’aria immessa

ØN [mm] • diametro nominale diffusore

v

k

[m/s] • velocità riferita alla superficie libera S

Δp [Pa] • perdite di carico totali

NR • indice di rumorosità (norme ISO, riferito a 10

-12

W)

non considerando l’attenuazione del locale

Δp e NR non variano sensibilmente al variare della

posizione dei coni centrali

Configurazione di lancio orizzontale

Configurazione di lancio verticale

50 Via Giosuè Carducci, 716 - 21042 Caronno Pertusella VA - Tel. 02 99022105 - 02 99021865

info@miairtechnology.com - www.miairtechnology.com

DR Diffusori

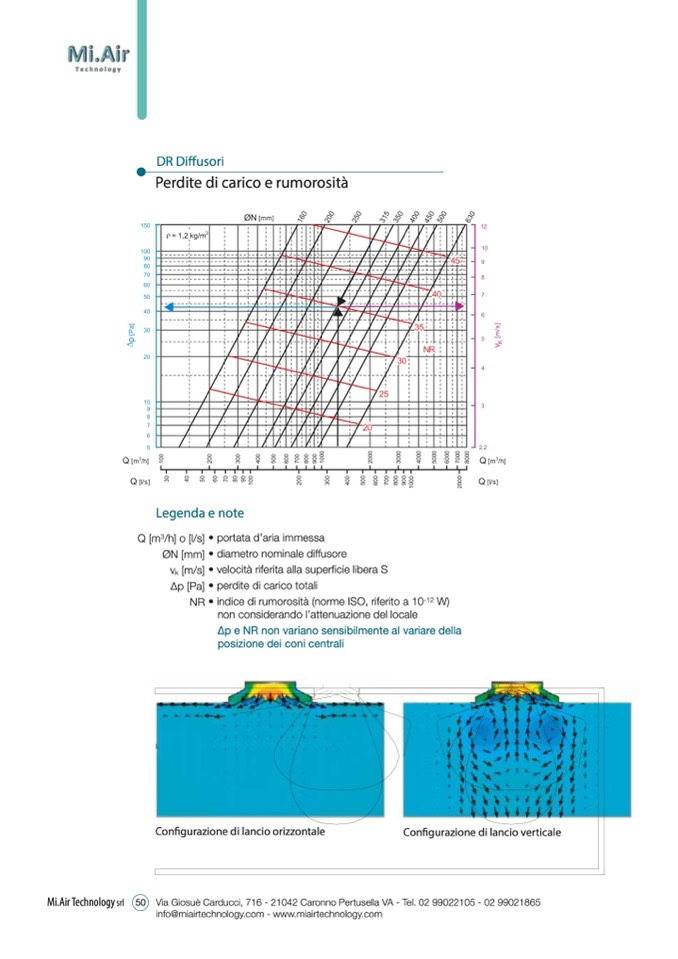

Perdite di carico e rumorosità
