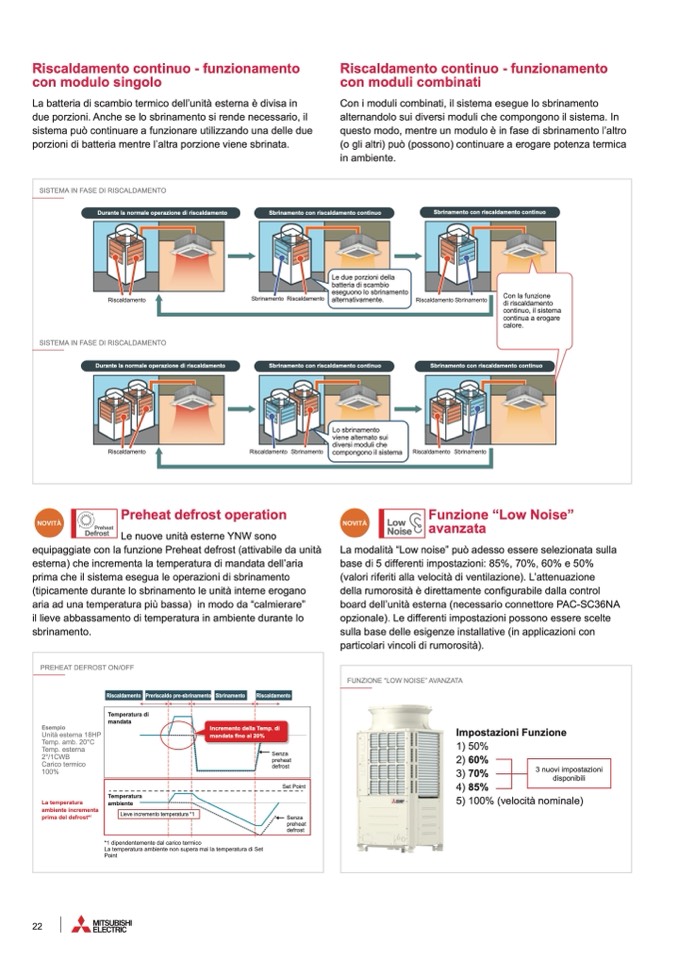

Riscaldamento continuo - funzionamento
con modulo singolo
La batteria di scambio termico dell’unit
à esterna è divisa in
due porzioni. Anche se lo sbrinamento si rende necessario, il
sistema può continuare a funzionare utilizzando una delle due
porzioni di batteria mentre l’altra porzione viene sbrinata.
Preheat defrost operation
Le nuove unità esterne YNW sono
equipaggiate con la funzione Preheat defrost (attivabile da unità
esterna) che incrementa la temperatura di mandata dell’aria
prima che il sistema esegua le operazioni di sbrinamento
(tipicamente durante lo sbrinamento le unità interne erogano
aria ad una temperatura più bassa) in modo da “calmierare”
il lieve abbassamento di temperatura in ambiente durante lo
sbrinamento.
Riscaldamento continuo - funzionamento
con moduli combinati
Con i moduli combinati, il sistema esegue lo sbrinamento
alternandolo sui diversi moduli che compongono il sistema. In
questo modo, mentre un modulo è in fase di sbrinamento l’altro
(o gli altri) può (possono) continuare a erogare potenza termica
in ambiente.
Funzione “Low Noise”
avanzata
La modalità “Low noise” può adesso essere selezionata sulla
base di 5 differenti impostazioni: 85%, 70%, 60% e 50%
(valori riferiti alla velocità di ventilazione). L’attenuazione
della rumorosità è direttamente configurabile dalla control
board dell’unità esterna (necessario connettore PAC-SC36NA
opzionale). Le differenti impostazioni possono essere scelte
sulla base delle esigenze installative (in applicazioni con
particolari vincoli di rumorosità).
SISTEMA IN FASE DI RISCALDAMENTO
Durante la normale operazione di riscaldamento
Riscaldamento
SISTEMA IN FASE DI RISCALDAMENTO
Durante la normale operazione di riscaldamento
Riscaldamento
Sbrinamento con riscaldamento continuo
Sbrinamento con riscaldamento continuo
Sbrinamento Riscaldamento
Le due porzioni della
batteria di scambio
eseguono lo sbrinamento
alternativamente.
RiscaldamentoSbrinamento
Con la funzione
di riscaldamento
continuo, il sistema
continua a erogare
calore.
Sbrinamento con riscaldamento continuo
Lo sbrinamento
viene alternato sui
diversi moduli che
Riscaldamento Sbrinamento compongono il sistema
Sbrinamento con riscaldamento continuo
Riscaldamento Sbrinamento
Preheat
Defrost
Low
Noise
PREHEAT DEFROST ON/OFF
Riscaldamento
Preriscaldo pre-sbrinamento
Sbrinamento
Riscaldamento
Temperatura di
mandata
Incremento della Temp. di
mandata fino al 20 %
Without
Senza
Temperatura
ambiente
Lieve incremento temperatura *1
preheat
preheat
defrost
defrost
Set Point
WSeitnhzoaut
prreheat
deffrrost
Esempio
Unità esterna 18HP
Temp. amb. 20°C
Temp. esterna
2°/1CWB
Carico termico
100%
La temperatura
ambiente incrementa
prima del defrost*
1
*1 dipendentemente dal carico termico
La temperatura ambiente non supera mai la temperatura di Set
Point
FUNZIONE “LOW NOISE” AVANZATA
Impostazioni Funzione
1) 50%
2) 60%
3) 70%
4) 85%
5) 100% (velocità nominale)
3 nuovi impostazioni
disponibili
