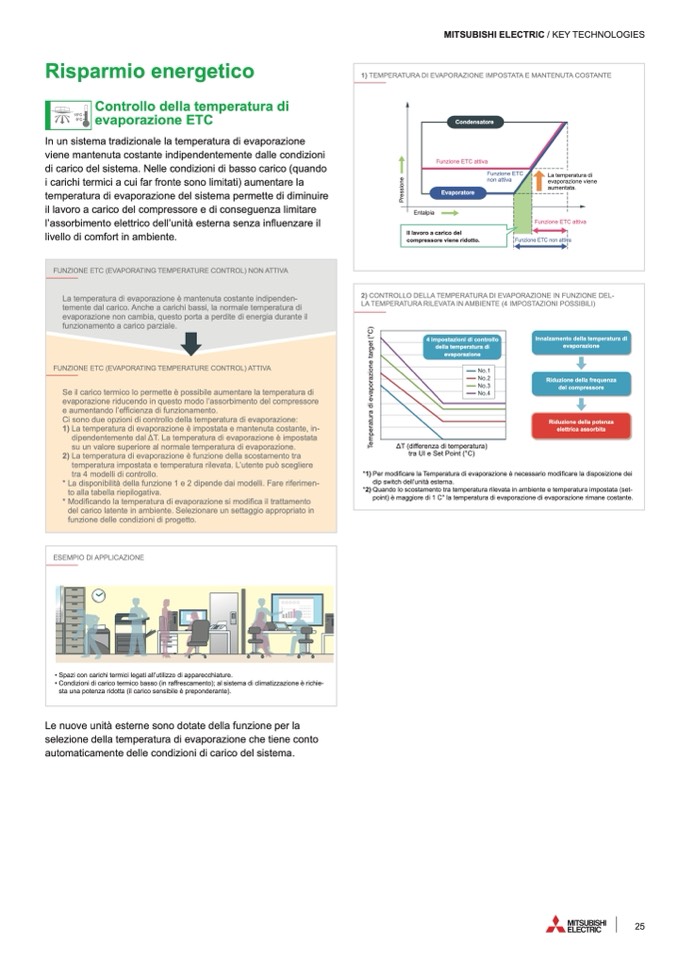

Risparmio energetico
Controllo della temperatura di
evaporazione ETC
In un sistema tradizionale la temperatura di evaporazione
viene mantenuta costante indipendentemente dalle condizioni
di carico del sistema. Nelle condizioni di basso carico (quando
i carichi termici a cui far fronte sono limitati) aumentare la
temperatura di evaporazione del sistema permette di diminuire
il lavoro a carico del compressore e di conseguenza limitare
l’assorbimento elettrico dell’unità esterna senza influenzare il
livello di comfort in ambiente.
MITSUBISHI ELECTRIC / KEY TECHNOLOGIES
1) TEMPERATURA DI EVAPORAZIONE IMPOSTATA E MANTENUTA COSTANTE
Condensatore
Funzione ETC attiva
Evaporatore
Entalpia
Il lavoro a carico del
compressore viene ridotto.
Funzione ETC non attiva
Funzione ETC
non attiva
La temperatura di
evaporazione viene
aumentata.
Funzione ETC attiva
18°C
9°C
FUNZIONE ETC (EVAPORATING TEMPERATURE CONTROL) NON ATTIVA
La temperatura di evaporazione è mantenuta costante indipenden-
temente dal carico. Anche a carichi bassi, la normale temperatura di
evaporazione non cambia, questo porta a perdite di energia durante il
funzionamento a carico parziale.
FUNZIONE ETC (EVAPORATING TEMPERATURE CONTROL) ATTIVA
Se il carico termico lo permette è possibile aumentare la temperatura di
evaporazione riducendo in questo modo l’assorbimento del compressore
e aumentando l’efficienza di funzionamento.
Ci sono due opzioni di controllo della temperatura di evaporazione:
1) La temperatura di evaporazione è impostata e mantenuta costante, in-
No.1
dipendentemente dal ΔT. La temperatura di evaporazione è impostata
No.2
su un valore superiore al normale temperatura di evaporazione.
No.3
2) La temperatura di evaporaNzoi.o4ne è funzione della scostamento tra
temperatura impostata e temperatura rilevata. L’utente può scegliere
tra 4 modelli di controllo.
* La disponibilità della funzione 1 e 2 dipende dai modelli. Fare riferimen-
to alla tabella riepilogativa.
* Modificando la temperatura di evaporazione si modifica il trattamento
del carico latente in ambiente. Selezionare un settaggio appropriato in
funzione delle condizioni di progetto.
2) CONTROLLO DELLA TEMPERATURA DI EVAPORAZIONE IN FUNZIONE DEL-
LA TEMPERATURA RILEVATA IN AMBIENTE (4 IMPOSTAZIONI POSSIBILI)
4 impostazioni di controllo
della temperatura di
evaporazione
No.1
No.2
No.3
No.4
Innalzamento della temperatura di
evaporazione
Riduzione della frequenza
del compressore
Riduzione della potenza
elettrica assorbita
ΔT (differenza di temperatura)
tra UI e Set Point (°C)
*1) Per modificare la Temperatura di evaporazione è necessario modificare la disposizione dei
dip switch dell’unità esterna.
*2) Quando lo scostamento tra temperatura rilevata in ambiente e temperatura impostata (set-
point) è maggiore di 1 C° la temperatura di evaporazione di evaporazione rimane costante.
ESEMPIO DI APPLICAZIONE
• Spazi con carichi termici legati all’utilizzo di apparecchiature.
• Condizioni di carico termico basso (in raffrescamento); al sistema di climatizzazione è richie-
sta una potenza ridotta (il carico sensibile è preponderante).
Le nuove unità esterne sono dotate della funzione per la
selezione della temperatura di evaporazione che tiene conto
automaticamente delle condizioni di carico del sistema.
